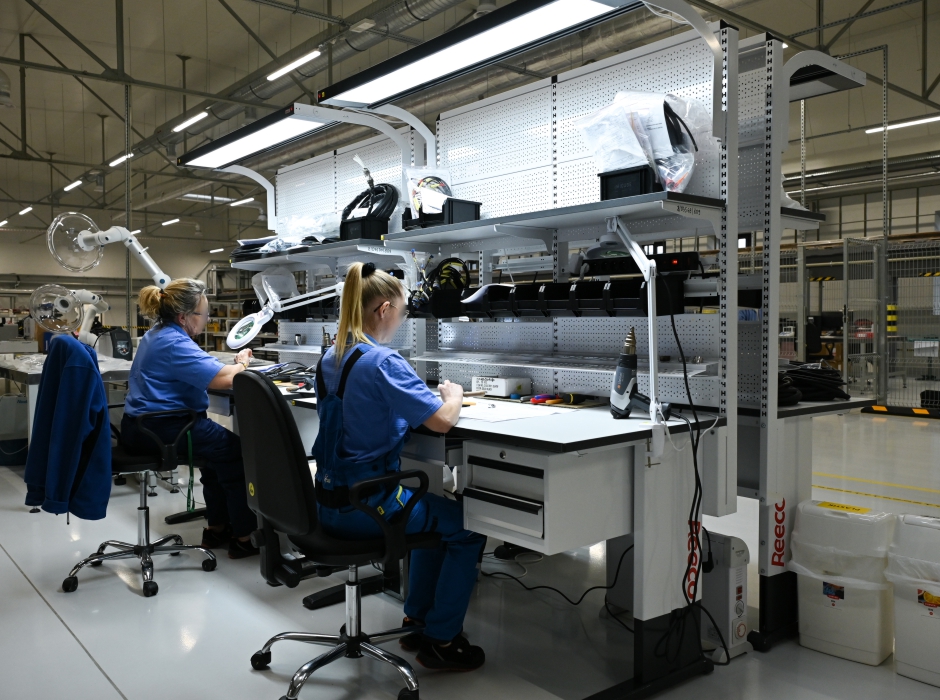

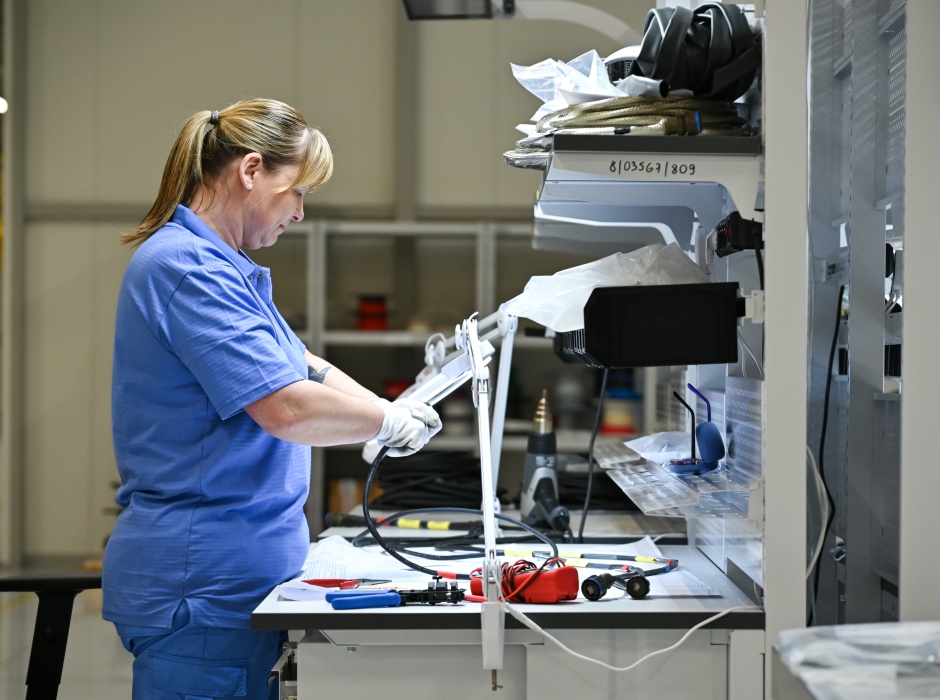

CENTRUM EKSPERCKIE WIĄZEK KABLOWYCH

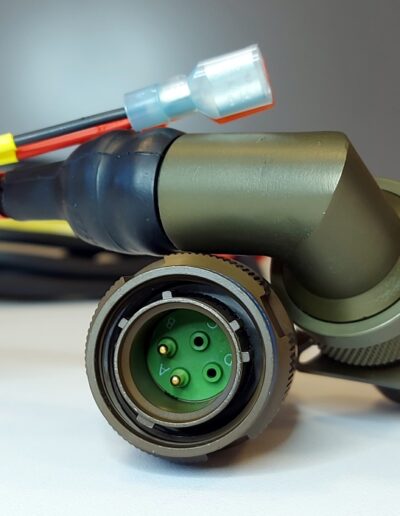

W ramach kompetencji uzyskanych dzięki współpracy z firmą Raytheon Wojskowe Zakłady Uzbrojenia S.A. utworzyły Centrum Eksperckie Wiązek Kablowych.

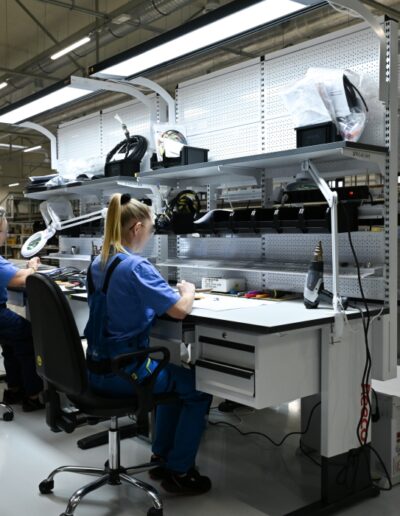

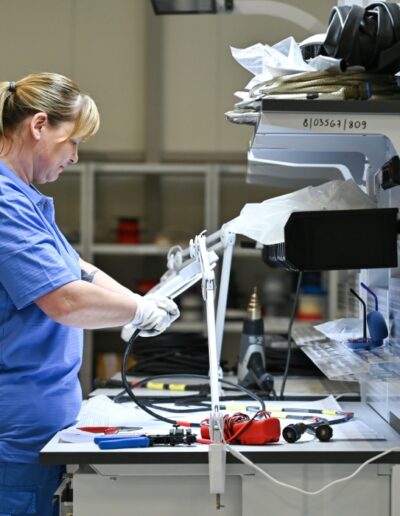

Centrum to jedyny tego typu ośrodek w polskim sektorze zbrojeniowym. Nowoczesna infrastruktura produkcyjna, kontrolna i magazynowa oraz wyspecjalizowany zespół pozwalają Spółce na produkcję wiązek do najbardziej wymagających i zaawansowanych systemów uzbrojenia, zgodnie z najwyższymi standardami jakości.

Obecnie WZU S.A. produkuje wiązki na potrzeby wyposażenia i napraw wyrzutni Patriot PAC-3 oraz innych systemów wojskowych wprowadzanych do wyposażenia Sił Zbrojnych RP.

WYRZUTNIE PATRIOT

PRODUKCJA I SERWISOWANIE WIĄZEK KABLOWYCH DO WYRZUTNI PATRIOT WYKONANYCH W RAMACH I FAZY PROGRAMU WISŁA

ENERGY STORAGE ASSEMBLY

WYTWARZANIE I SERWISOWANIE WIĄZEK KABLOWYCH MODUŁU MAGAZYNOWANIA ENERGII ESA (ENERGY STORAGE ASSEMBLY) DLA RADARU LTAMDS W RAMACH II FAZY PROGRAMU WISŁA

RAYCHEM

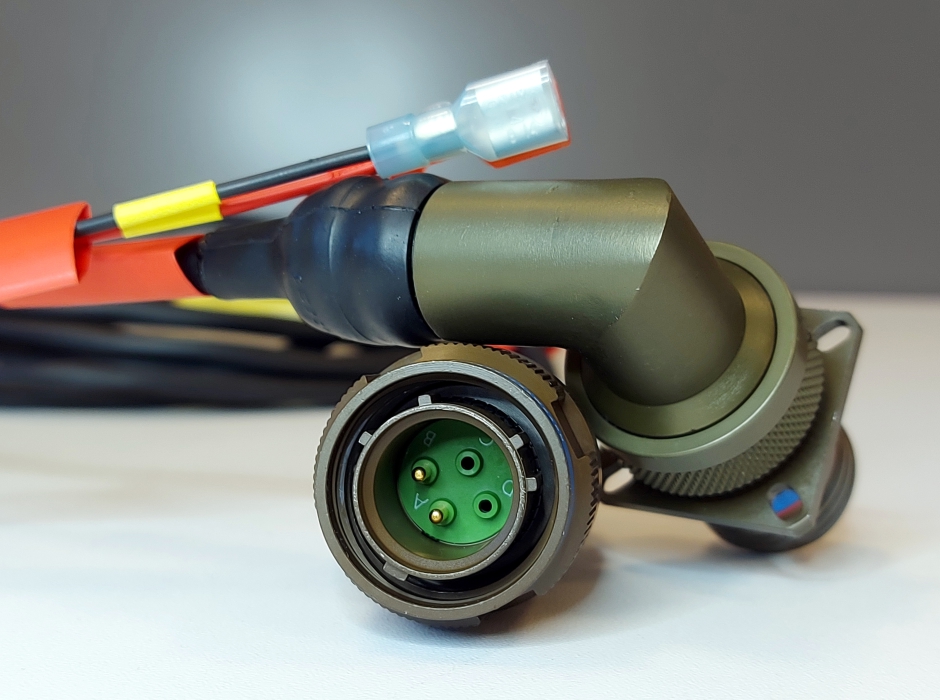

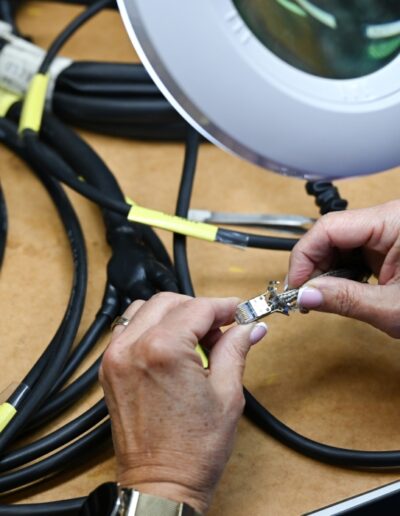

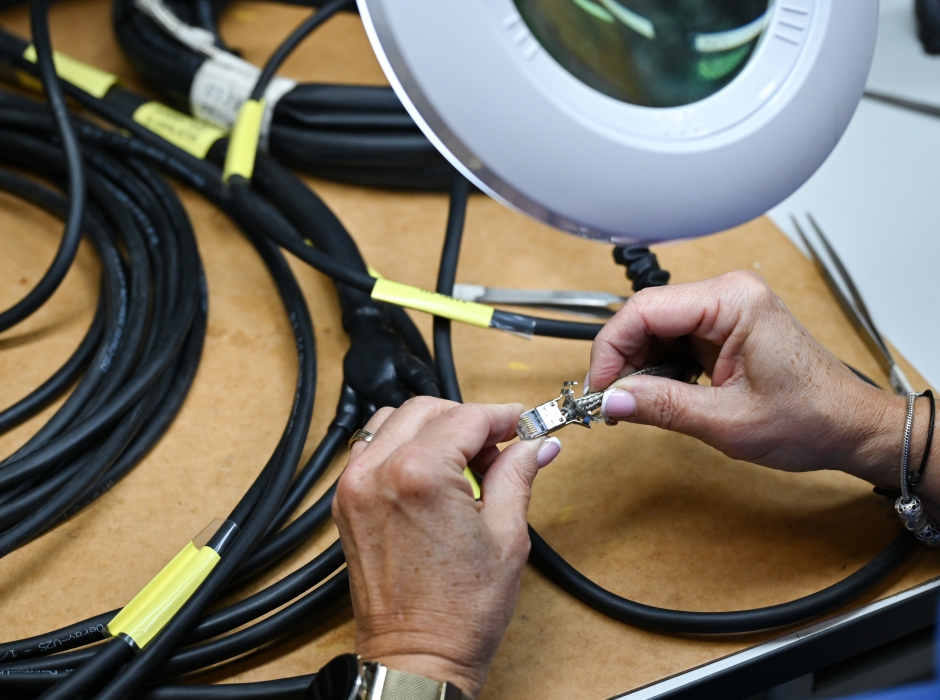

PRODUKCJA WYSPECJALIZOWANYCH WIĄZEK KABLOWYCH WYKONYWANYCH W TECHNOLOGII RAYCHEM DO ZASTOSOWAŃ WOJSKOWYCH ORAZ PRZEMYSŁOWYCH

Produkujemy:

  • KABLE SYGNAŁOWE

  • KABLE KONCENTRYCZNE

  • KABLE SIECIOWE

  • KABLE ZASILAJĄCE

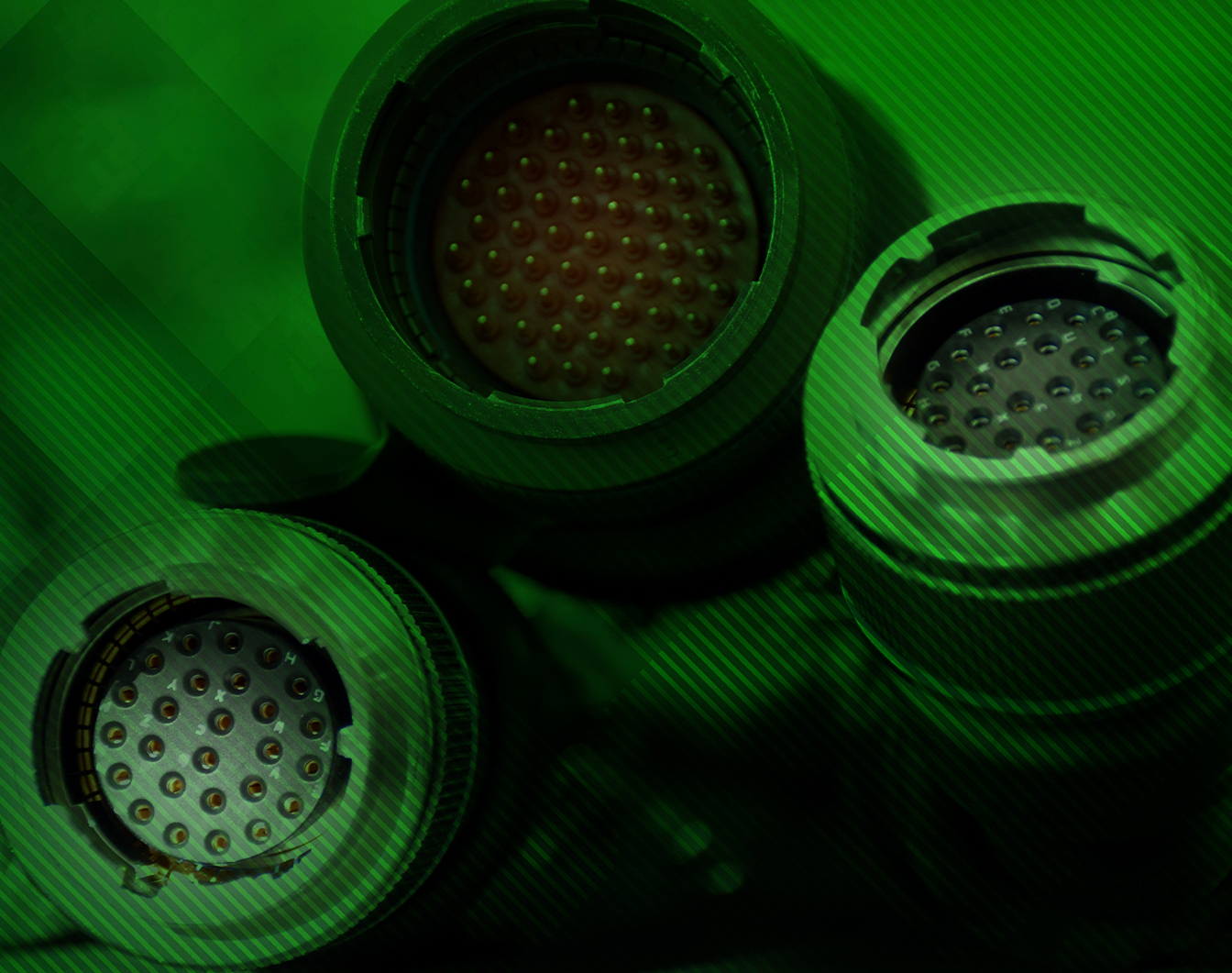

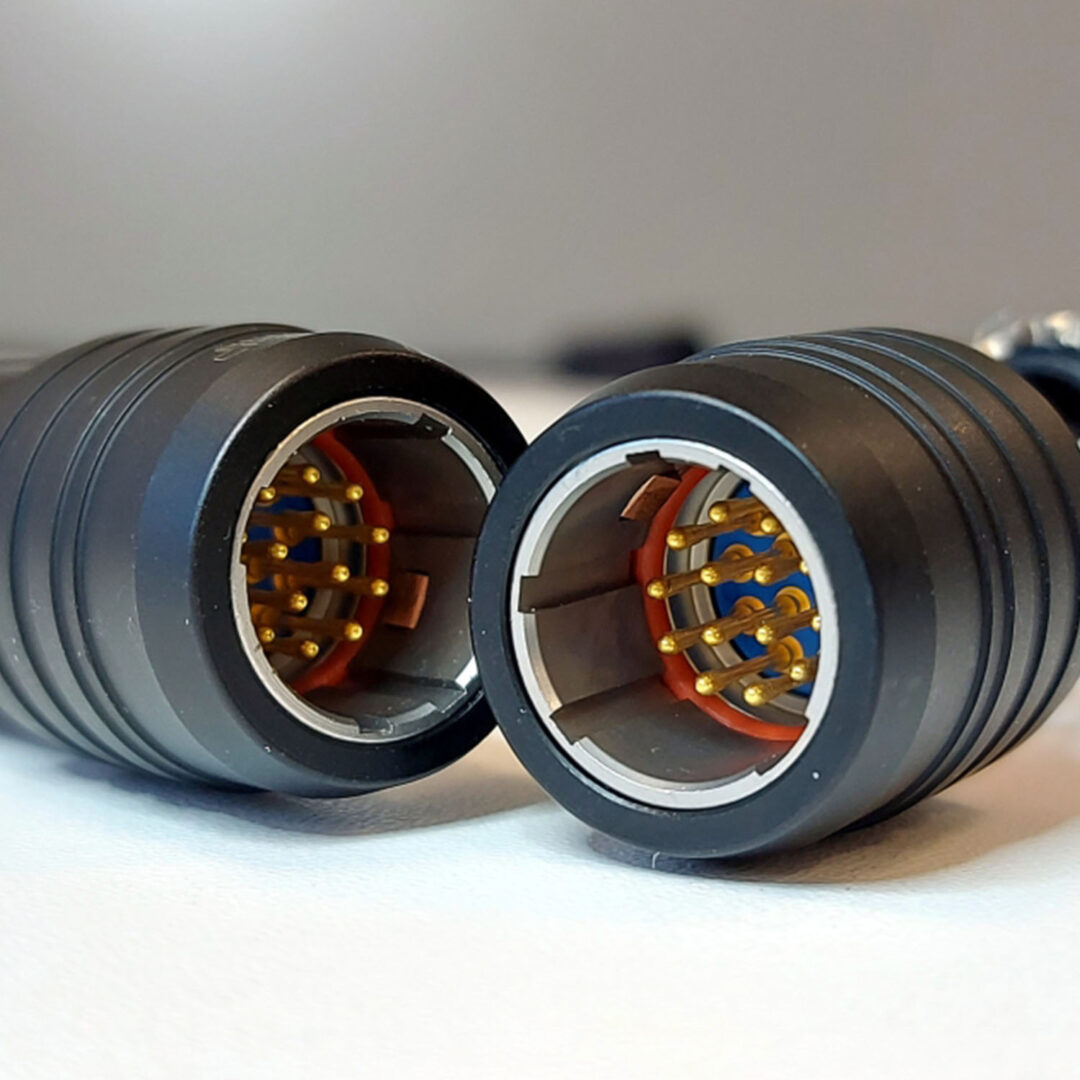

  • KABLE ZE ZŁĄCZAMI TYPU MIL-DTL

  • ZGODNOŚĆ Z IPC/WHMA-A-620 ORAZ Z J-STD-001 W KLASIE 3
  • AUTOMATYCZNE SYSTEMY TESTUJĄCE
  • BADANIA ŚRODOWISKOWE ESS W KOMORZE KLIMATYCZNEJ

SYSTEMY DO WYRZUTNI SA-6 / SA-8

CYFROWY WSKAŹNIK OBSERWACJI OKRĘŻNEJ

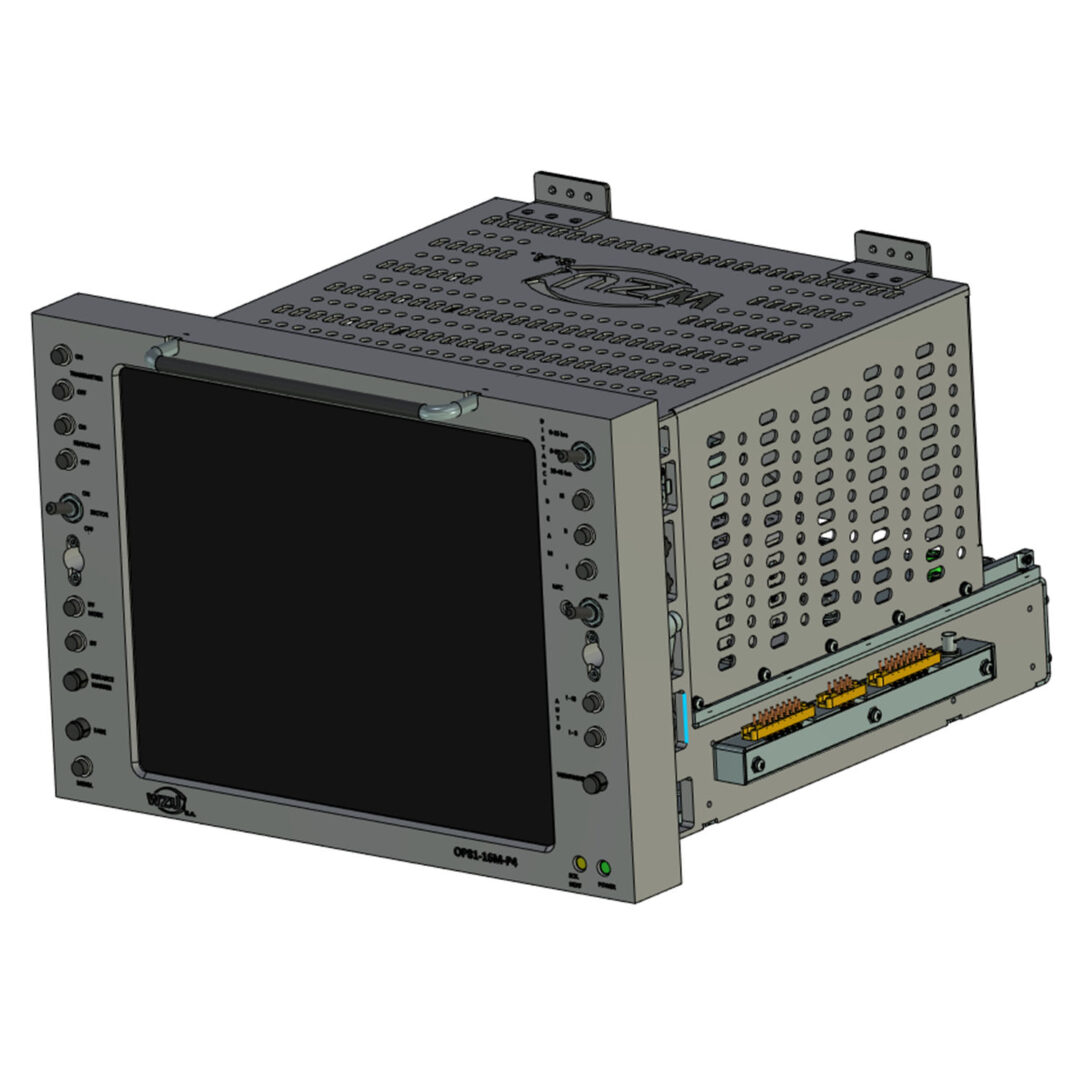

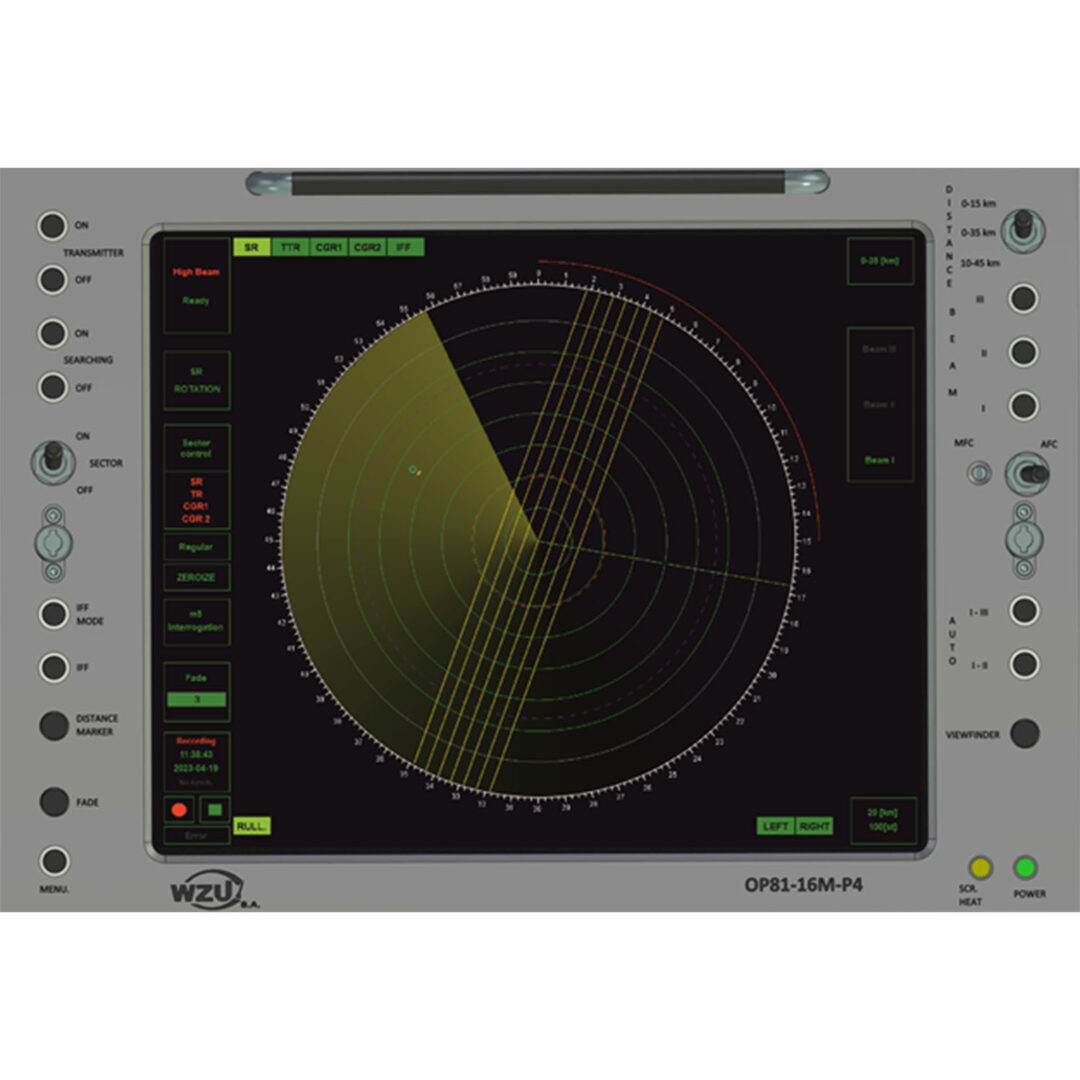

Cyfrowy wskaźnik obserwacji okrężnej OP81-16M-P4 przeznaczony jest do pracy w urządzeniu PRWB OSA 9A33BM (SA-8) i w pełni zastępuje analogowy, lampowy wskaźnik OP81-16M/M2/M3. Z blokiem wskaźnika zintegrowano rejestrator, który umożliwia zapis informacji wyświetlanych na ekranie.

Układy bloku OP81-16M-P4 realizują procesy związane ze zobrazowaniem sytuacji powietrznej na podstawie danych z radaru wstępnego wykrywania (RSWP) oraz uczestniczą w procesie opracowania celu do zniszczenia, obejmującym wybór celu i jego przekazanie do stacji śledzenia celów. Blok wskaźnika współpracuje również z modułami sterującymi pracą układów sektorowego blankowania nadajników stacji.

Cyfrowy wskaźnik został zrealizowany w oparciu o technologię FPGA i wyposażony jest w 17-calowy wyświetlacz LCD o rozdzielczości 1280 × 1024 pikseli. Rozwiązanie to eliminuje niedogodności występujące w wskaźnikach OP81-16M/M2/M3, związane z utratą jakości obrazu na skutek wypalania luminoforu lampy wskaźnikowej, a także w znacznym stopniu ogranicza czynności obsługowe wynikające z konieczności regulacji układów lampowych podatnych na procesy starzeniowe.

BLOK ZOBRAZOWANIA
I KONTROLI

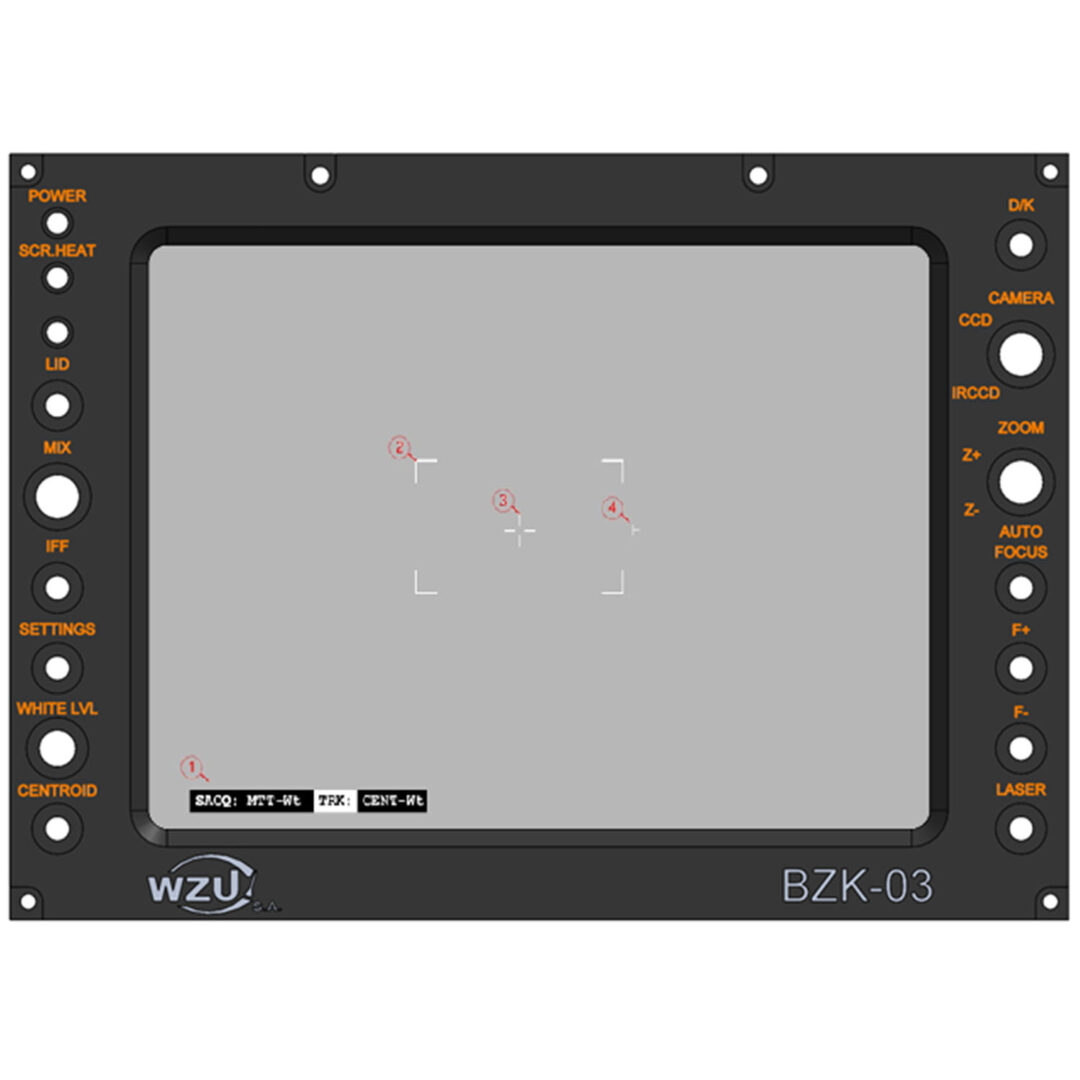

Blok zobrazowania i kontroli BZK-03 przeznaczony jest do instalacji w urządzeniu PRWB OSA 9A33BM (SA-8) i funkcjonalnie zastępuje urządzenie WPU-55. Blok BZK-03 stanowi element systemu automatycznego śledzenia celu SASC-2.

Funkcje bloku BZK-03 obejmują:
– śledzenie celu w trybie ręcznym RU (z wykorzystaniem manipulatora MAN01), w trybie automatycznym pasywnym, wywoływanym z trybu RU, oraz w trybie pracy TSC,
– generację napięć sterujących napędami stacji śledzenia celu na podstawie obrazu wyświetlanego na ekranie, pochodzącego z kamer dziennej i termowizyjnej zainstalowanych w głowicy optoelektronicznej,
– sterowanie pracą głowic optoelektronicznych GOE-01 oraz GOE-11,
– współpracę ze wskaźnikiem obserwacji okrężnej OP81-16M-P4, systemem identyfikacji celów IFF, manipulatorem MAN01 oraz Systemem Diagnostycznym SD-01 (dla PRWB OSA-PM).

Blok zobrazowania i kontroli BZK-03 wyposażony jest w kolorowy wyświetlacz LCD o przekątnej 10,4” i rozdzielczości 800 × 600 pikseli.

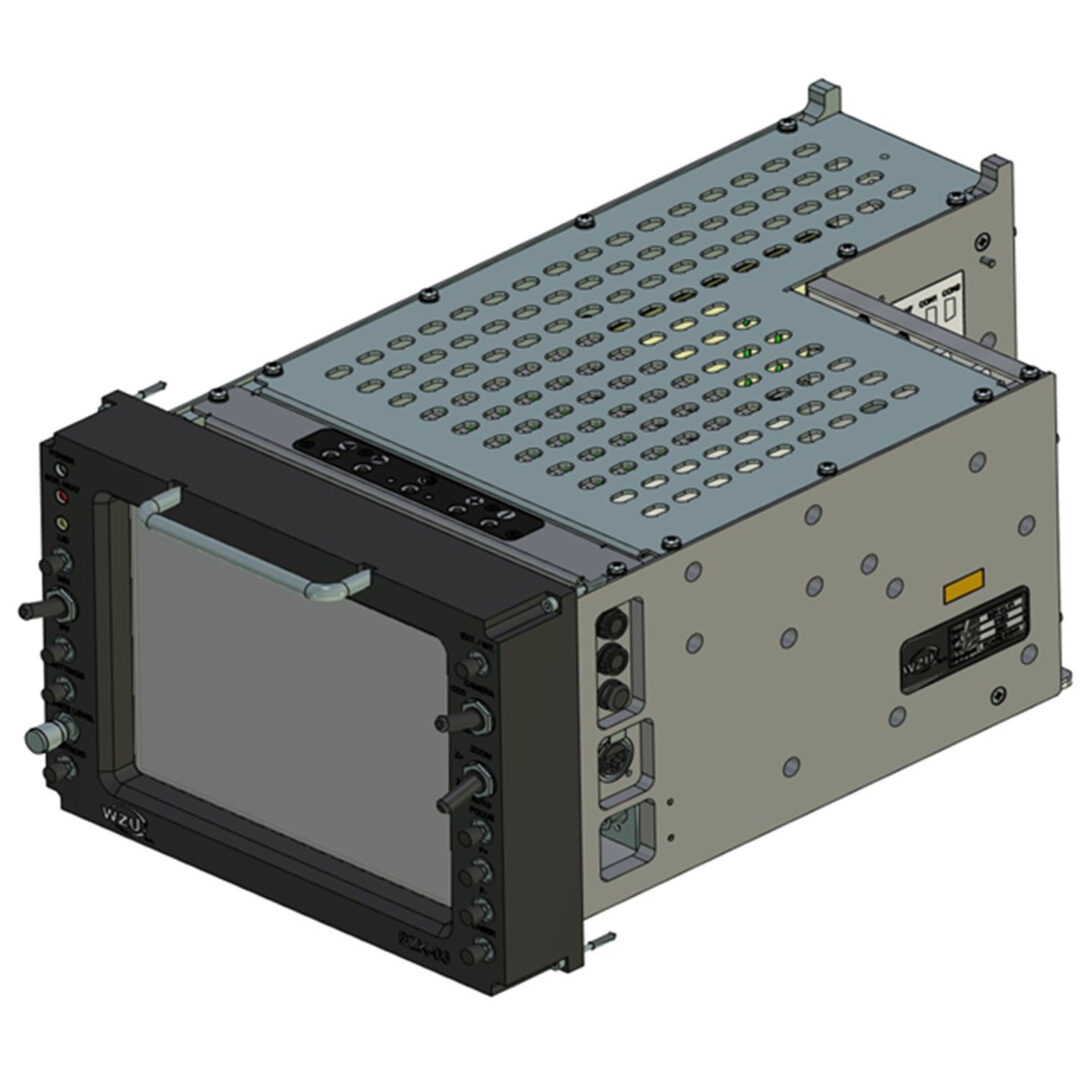

WSKAŹNIK ODLEGŁOŚCI

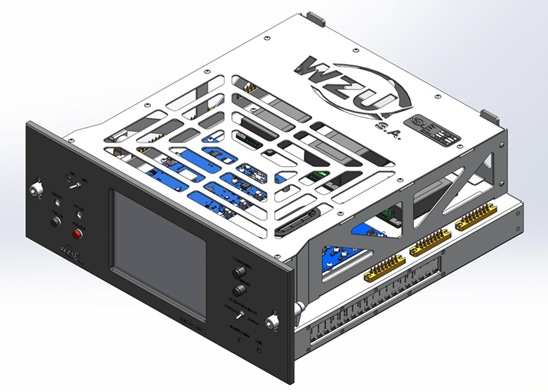

Wskaźnik odległości OS81-9M-P2 przeznaczony jest do pracy w urządzeniu PRWB OSA 9A33BM (SA-8) i w pełni zastępuje analogowy, lampowy wskaźnik odległości OS81-9M.

Wskaźnik OS81-9M-P2 umożliwia:

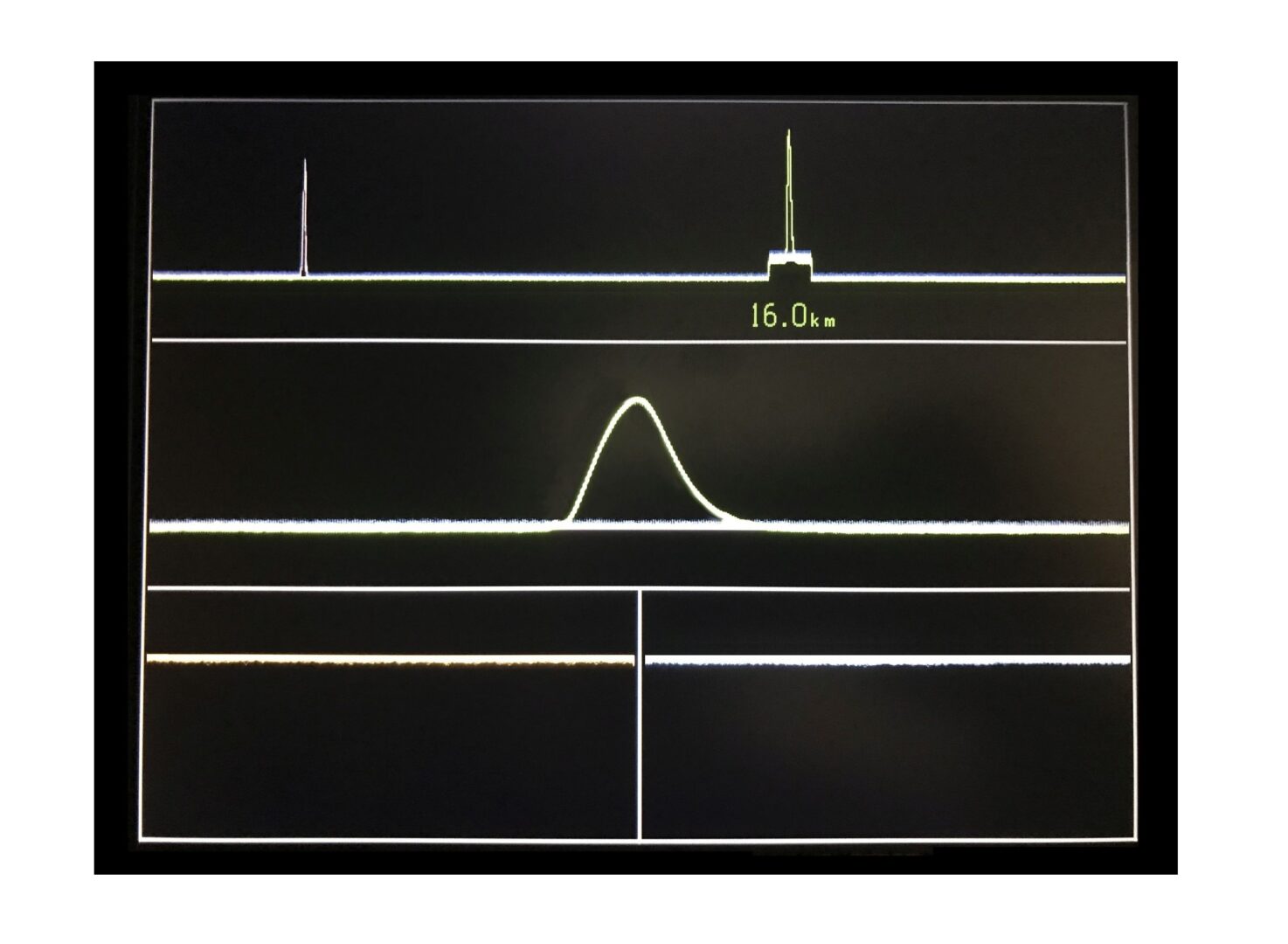

– zobrazowanie impulsu odbitego od celu, zakłóceń oraz impulsów odpowiedzi rakiet kanału I i II podczas ich startu i naprowadzania na cel,
– załączanie i wyłączanie wysokiego napięcia stacji SSC,
– strojenie MFC/AFC (regulację częstotliwości magnetronu stacji SSC),
– sprawdzanie obecności sygnałów niezbędnych do pracy innych układów urządzenia poprzez złącza kontrolne,
– wzmocnienie sygnału 150 kHz niezbędnego do pracy innych układów urządzenia.

Wskaźnik OS81-9M-P2 wyposażony jest w kolorowy wyświetlacz LCD o przekątnej 8,4", umożliwiający jednoczesne wyświetlanie wszystkich czterech podstaw czasu. Dzięki zastosowanej konstrukcji eliminuje on niedogodności zespołu OS81-9M związane ze zmianami parametrów układów lampowych w czasie eksploatacji oraz ogranicza czynności obsługowe wynikające z konieczności regulacji elementów podatnych na procesy starzeniowe.

WSKAŹNIK ELEWACJI

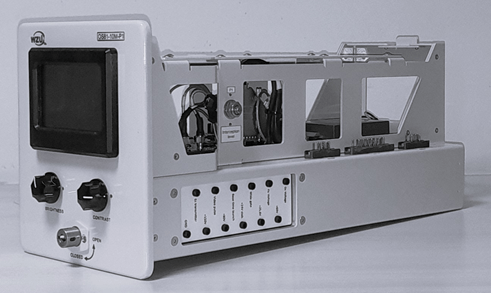

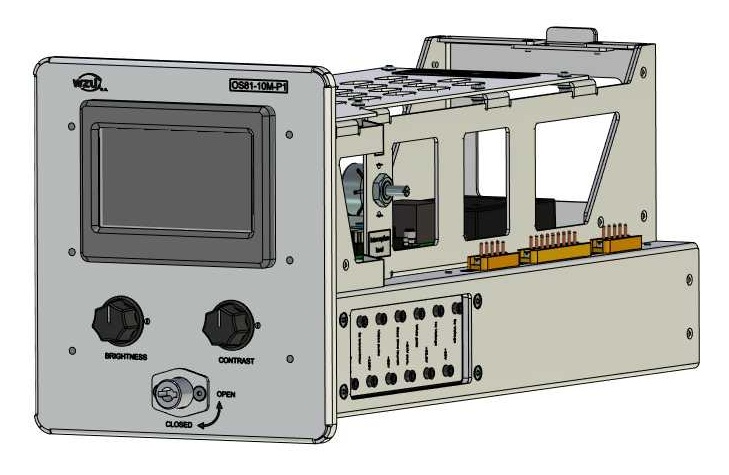

Wskaźnik kąta położenia celu OS81-10M-P1 przeznaczony jest do pracy w urządzeniu PRWB OSA 9A33 (SA-8) i funkcjonalnie zastępuje oryginalny, lampowy blok wskaźnika OS81-10M.

Podstawową funkcją wskaźnika jest naprowadzanie anteny stacji śledzenia celu (SSC) na cel w kącie położenia, na podstawie danych ze stacji wykrywania celu (RSWP). Urządzenie stanowi wskaźnik sektorowy, prezentujący wielkość sygnału w postaci jasności rastra we współrzędnych: odległość – kąt położenia anteny SSC. Wskaźnik umożliwia przeszukiwanie przestrzeni w sektorze do 31° w kącie położenia oraz w odległości, w przedziałach o długości 2 km. Sektor przeszukiwania podzielony jest na trzy zakresy, odpowiadające I, II lub III wiązce stacji RSWP.

Układy elektroniczne wskaźnika OS81-10M-P1 zostały wykonane w technice cyfrowej. Urządzenie wyposażone jest w kolorowy wyświetlacz LCD TFT o przekątnej 4,3 cala i rozdzielczości 480 × 272 piksele.

Zastosowane rozwiązania eliminują niedogodności wskaźnika OS81-10M związane ze zmianami parametrów układów lampowych i lampy wskaźnikowej w czasie eksploatacji oraz ograniczają czynności obsługowe wynikające z konieczności regulacji elementów podatnych na procesy starzeniowe.

Dodatkowo wskaźnik OS81-10M-P1 umożliwia wyświetlanie bieżących parametrów śledzonego celu, takich jak odległość, wysokość oraz prędkość zbliżania.

SYSTEM DATA TAPS ACCESS POINT

System DATA TAPS ACCESS POINT dla PRWB OSA DTAP02 przeznaczony jest do stosowania w PRWB OSA 9A33BM (SA-8). Umożliwia on, w czasie rzeczywistym, pomiar i wizualizację wybranych parametrów, rejestrację bieżących stanów pracy wozu bojowego, przebiegu procesu naprowadzania rakiety na cel oraz realizację funkcji systemu dowodzenia opartego na protokole ATDL.

W skład systemu DTAP02 wchodzą:

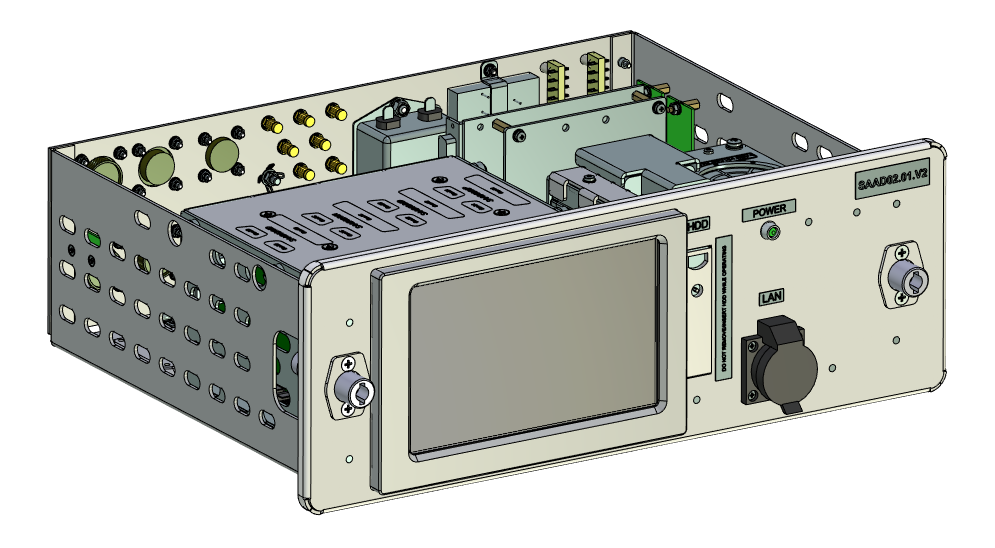

  • blok akwizycji danych SAAD02.01,
  • zespół terminala taktycznego ZTT02,
    inklinometr,
  • odbiornik GPS z anteną,
  • okablowanie

Sygnały analogowe i cyfrowe pobierane z systemów wozu bojowego, po odpowiednim przetworzeniu, doprowadzane są do komputera akwizycji danych w bloku SAAD02.01, gdzie podlegają archiwizacji. Podstawowe parametry pracy są wizualizowane na wyświetlaczu bloku SAAD02.01. Dostęp do pełnego zakresu danych zapewnia dedykowane oprogramowanie zainstalowane w bloku terminala taktycznego BTT02, wchodzącego w skład zespołu ZTT02, oraz aplikacja kliencka obsługująca protokół wymiany danych PWD.SAAD02, podłączana za pośrednictwem interfejsu Ethernet.

Zespół terminala taktycznego ZTT02 służy do odbioru i wizualizacji rozkazów dotyczących oddziaływania na cel, wraz ze współrzędnymi celu względem wozu bojowego, co umożliwia jego szybkie zlokalizowanie i zwiększa prawdopodobieństwo skutecznego zwalczenia.

Zespół terminala taktycznego realizuje następujące procesy:

  • wymianę danych o położeniu własnym oraz położeniu wozu dowodzenia,
  • odbiór i zobrazowanie informacji o celach do zwalczania, rozkazów oraz obrazu działalności bojowej w zakresie zwalczania celów powietrznych,
  • wysyłanie meldunków o działalności bojowej,
  • odbiór informacji z bloku SAAD02.01 o parametrach pracy wozu bojowego 9A33BM2/BM3-P

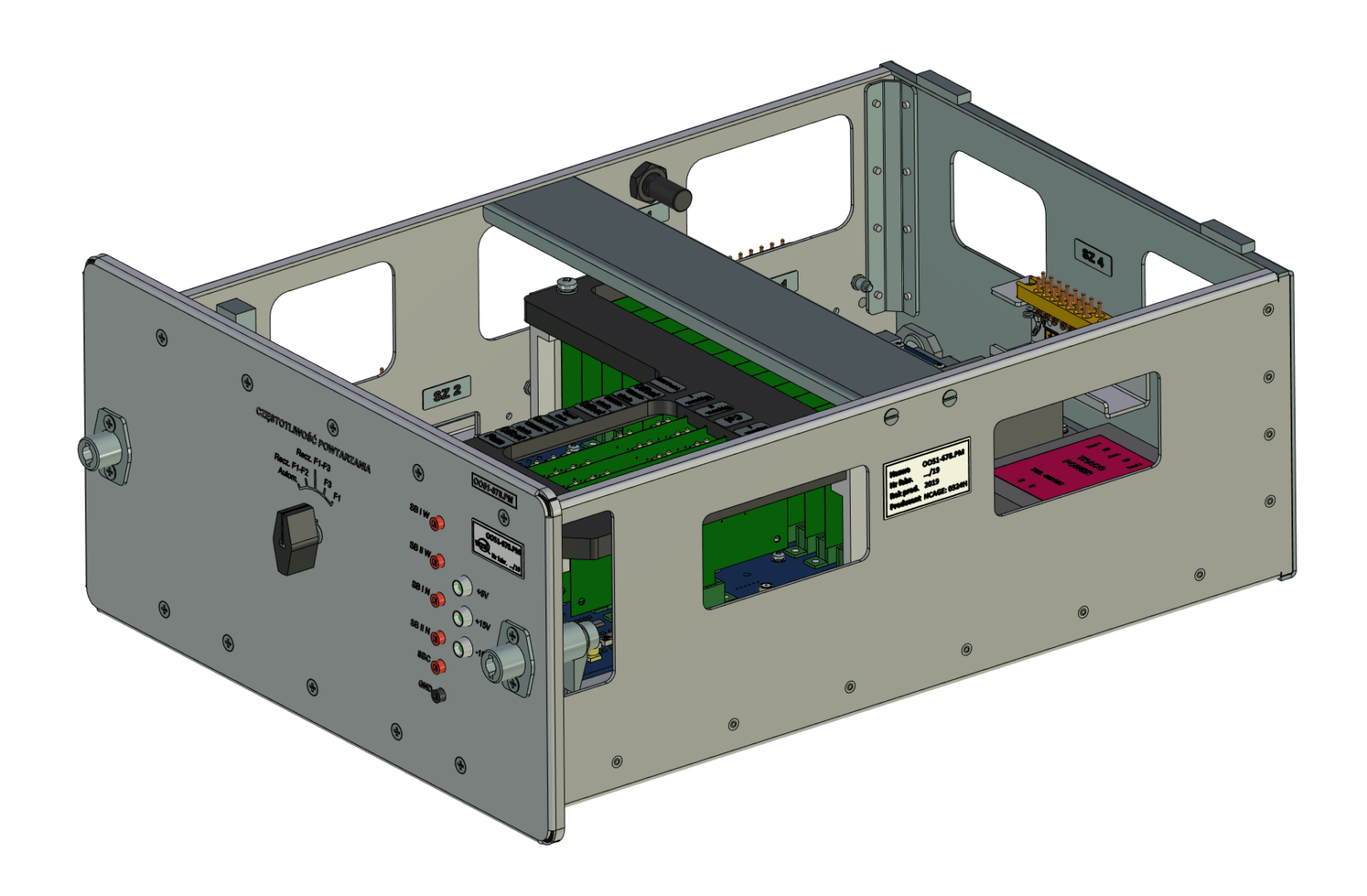

ZESPÓŁ WYPRACOWANIA SYGNAŁÓW BŁĘDU

Blok wydzielenia sygnału błędu (WSB) OO51-678.PM przeznaczony jest do pracy w urządzeniu PRWB OSA 9A33BM (SA-8) i funkcjonalnie zastępuje trzy bloki: OK51-6M, OO51-7M oraz OC51-8M. Zastosowanie bloku WSB umożliwia również eliminację zasilacza OS94-10, przy jednoczesnej modyfikacji zasilacza OO94-9.

Układy bloku OO51-678.PM realizują procesy związane z zapamiętywaniem impulsowych sygnałów wejściowych, ich przetwarzaniem do postaci cyfrowej oraz cyfrową obróbką sygnałów, obejmującą operacje matematyczne realizowane dotychczas przez lampy funkcyjne. Wypracowane sygnały, po przejściu przez filtry częstotliwościowe i wzmacniacze, przekazywane są do współpracujących bloków systemu.

Zastosowanie bloku WSB OO51-678.PM eliminuje niedogodności wynikające ze stosowania lamp elektronowych, w tym specjalistycznych lamp realizujących złożone operacje matematyczne, oraz w znacznym stopniu ogranicza czynności obsługowe związane z regulacją układów podatnych na procesy starzeniowe.

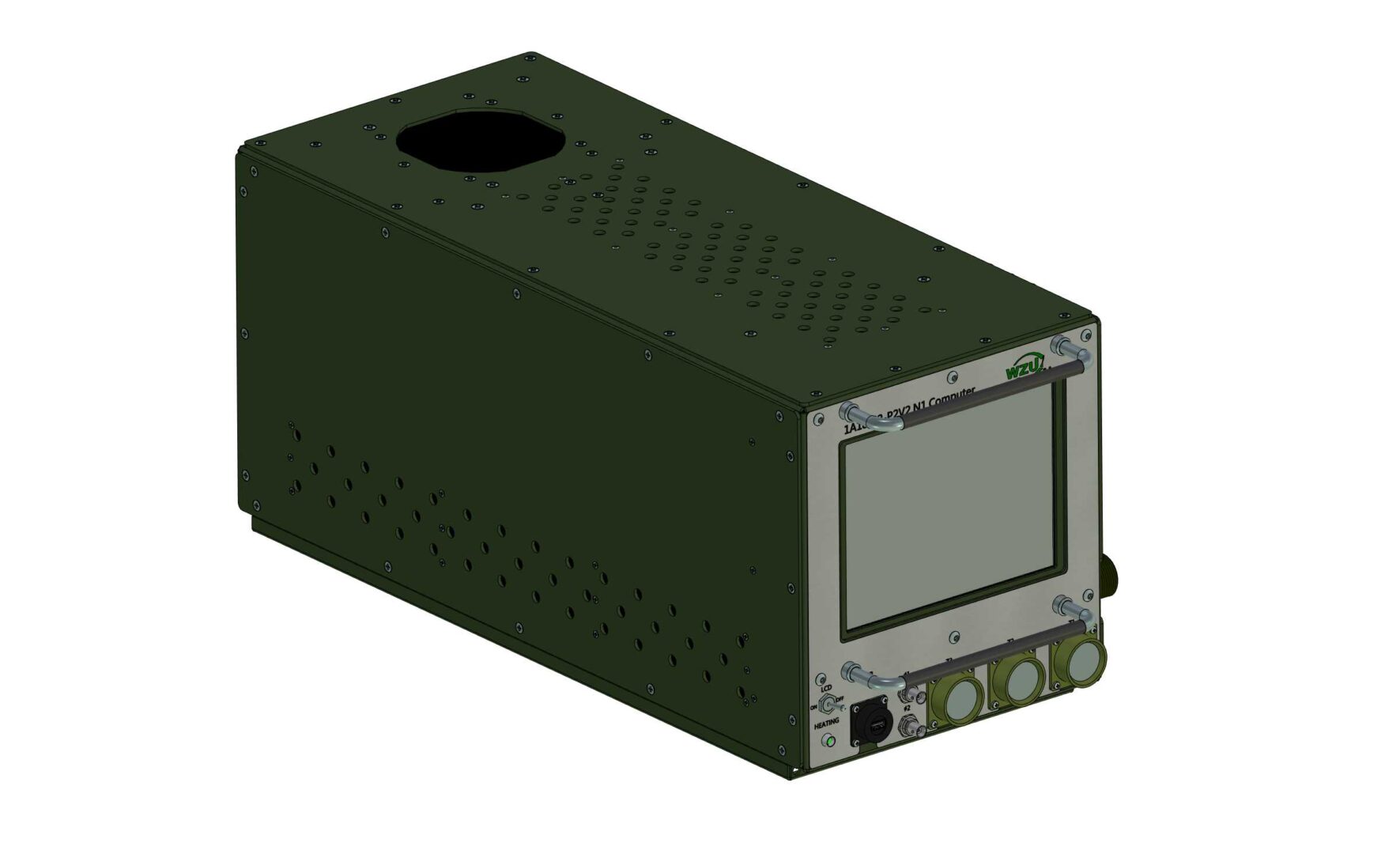

PRZELICZNIK WYRZUTNI

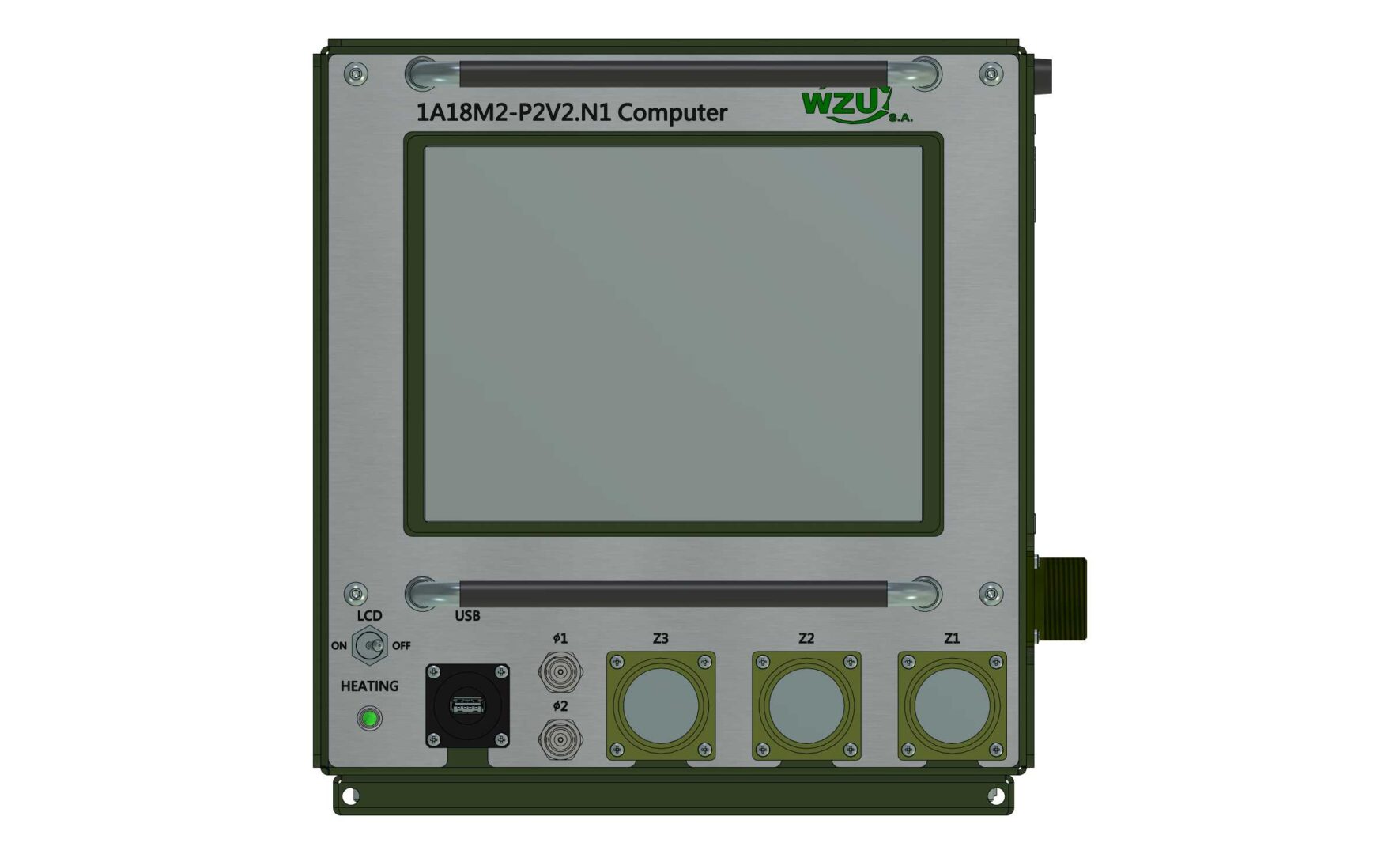

Blok przelicznika 1A18M2-P2V2.N1 przeznaczony jest do pracy w urządzeniu 2P25M2-P2 KUB i funkcjonalnie zastępuje bloki wchodzące w skład Zespołu przelicznika 1A18M1-2, Konsoli 3BM1 oraz 3B1M1.

Układy bloku przelicznika realizują zadania związane z pozycjonowaniem zespołu obrotowo-wachliwego wyrzutni na punkt wyprzedzony oraz z ustawianiem anteny radiolokacyjnej na cel. Operacje te wykonywane są na podstawie nastaw orientacji położenia wyrzutni względem stacji śledzenia celu SURN, jak również parametrów celu przekazywanych przez stację SURN, takich jak orientacja w przestrzeni, odległość oraz prędkość. Dodatkowo blok realizuje wybrane funkcje aparatury 1S61BM w zakresie łączności synchronicznej oraz wzajemnego orientowania.

Zastosowanie bloku przelicznika 1A18M2-P2V2.N1 eliminuje niedogodności wynikające ze stosowania lamp elektronowych, w znacznym stopniu ogranicza czynności obsługowe związane z regulacją układów podatnych na procesy starzeniowe, zmniejsza zapotrzebowanie na energię elektryczną niezbędną do sterowania oraz zwiększa dokładność i szybkość realizacji złożonych operacji matematycznych.

Symulatory i trenażery

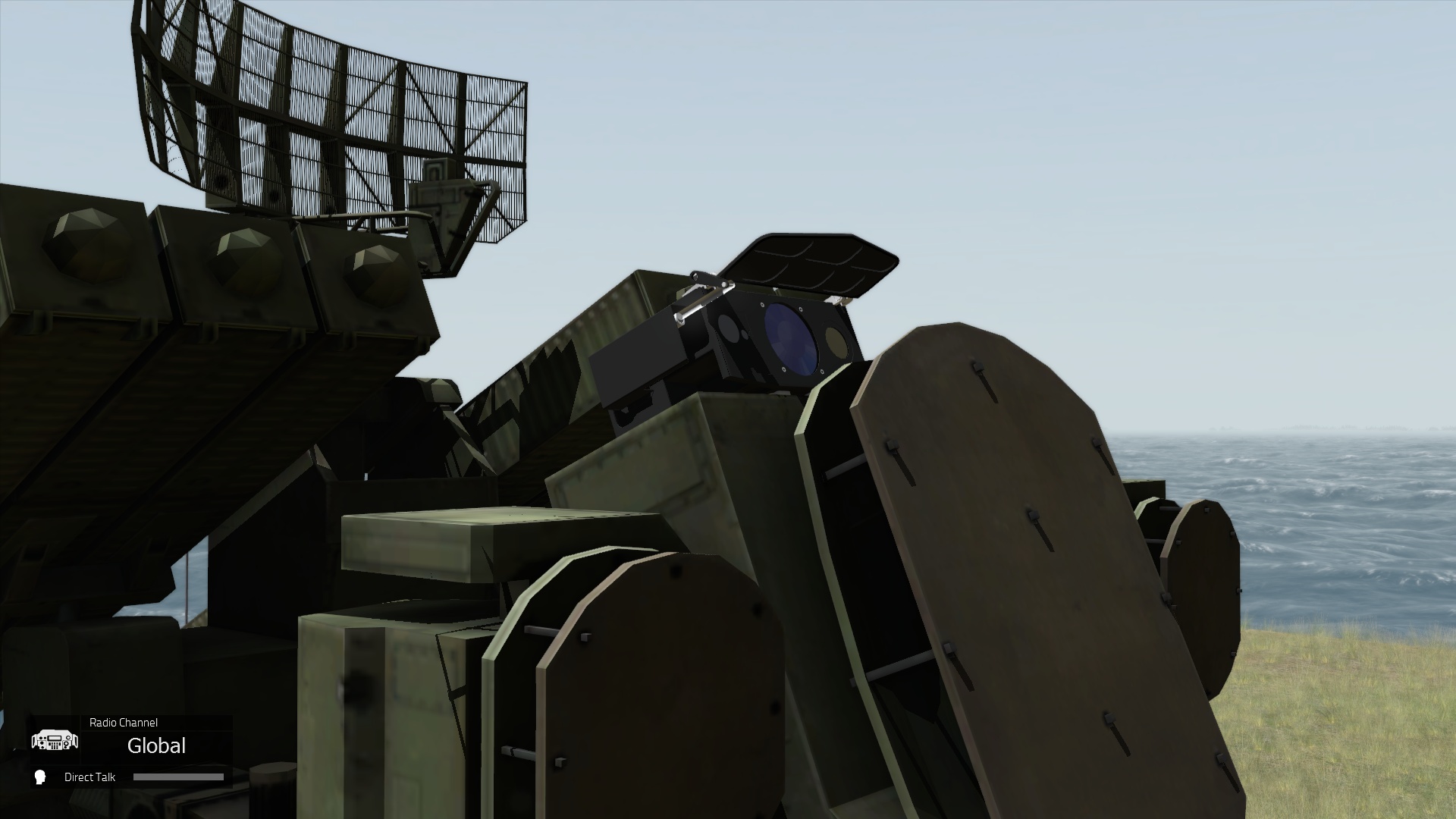

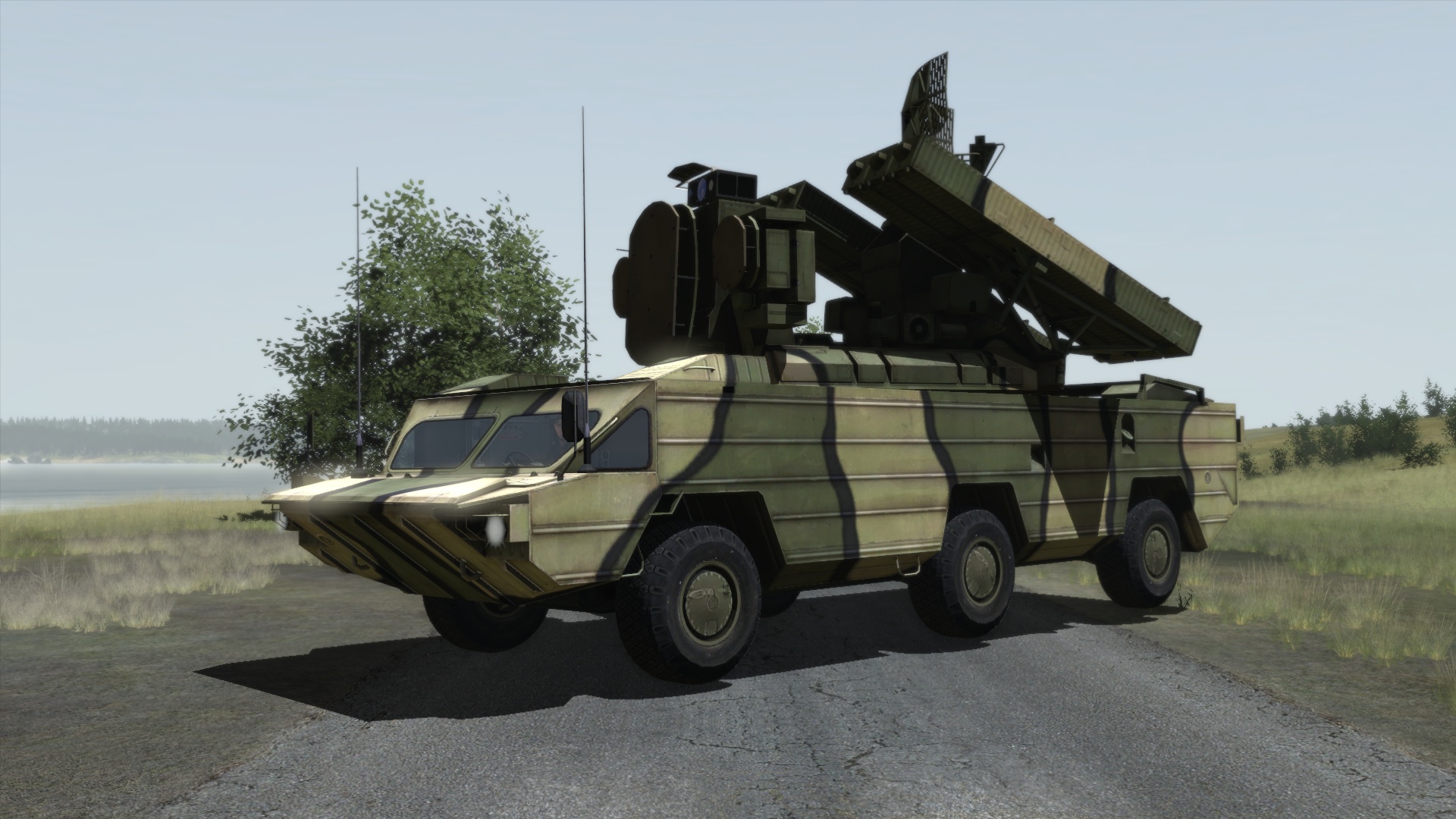

Symulatory i trenażery oparte o system VBS

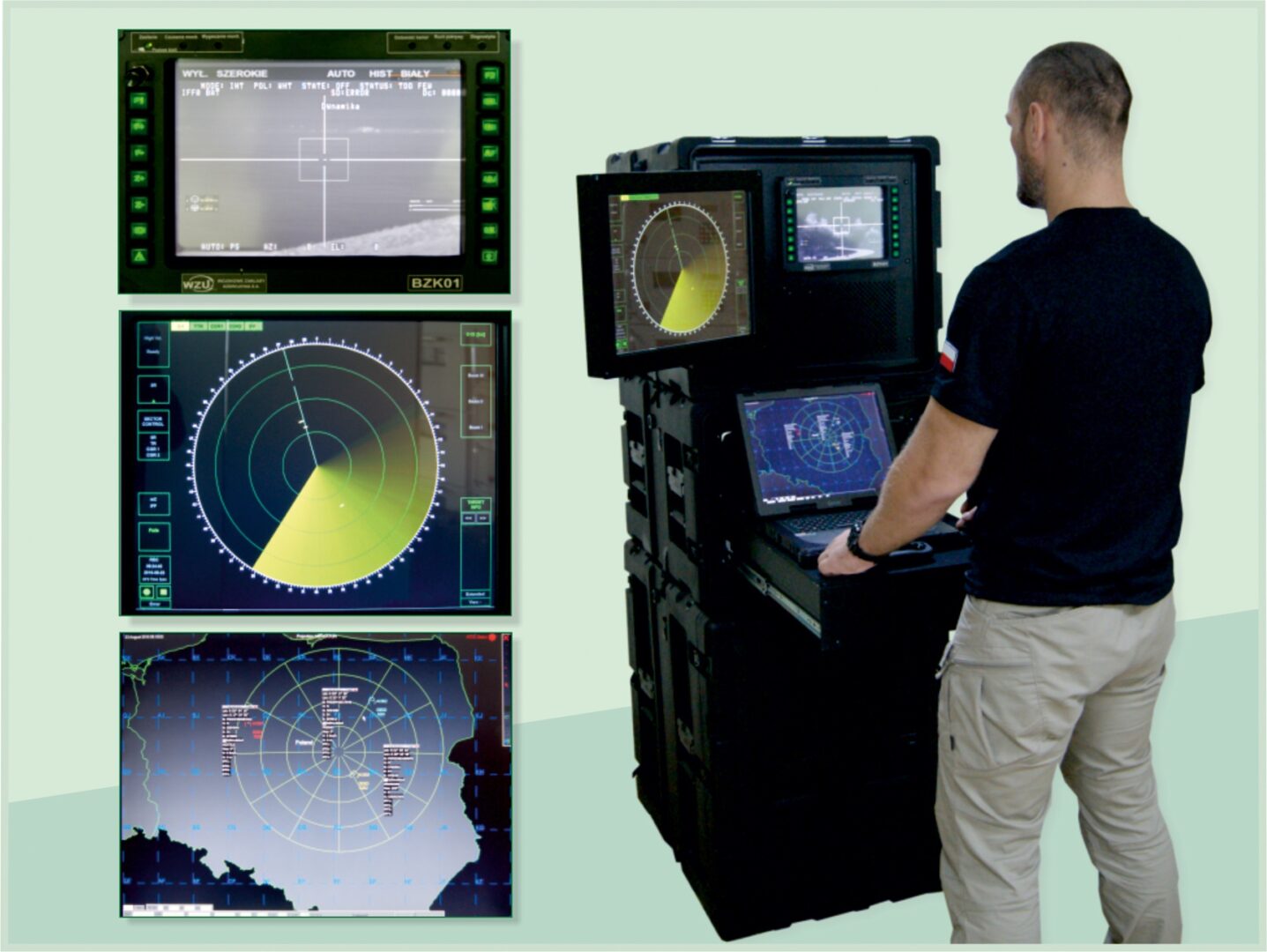

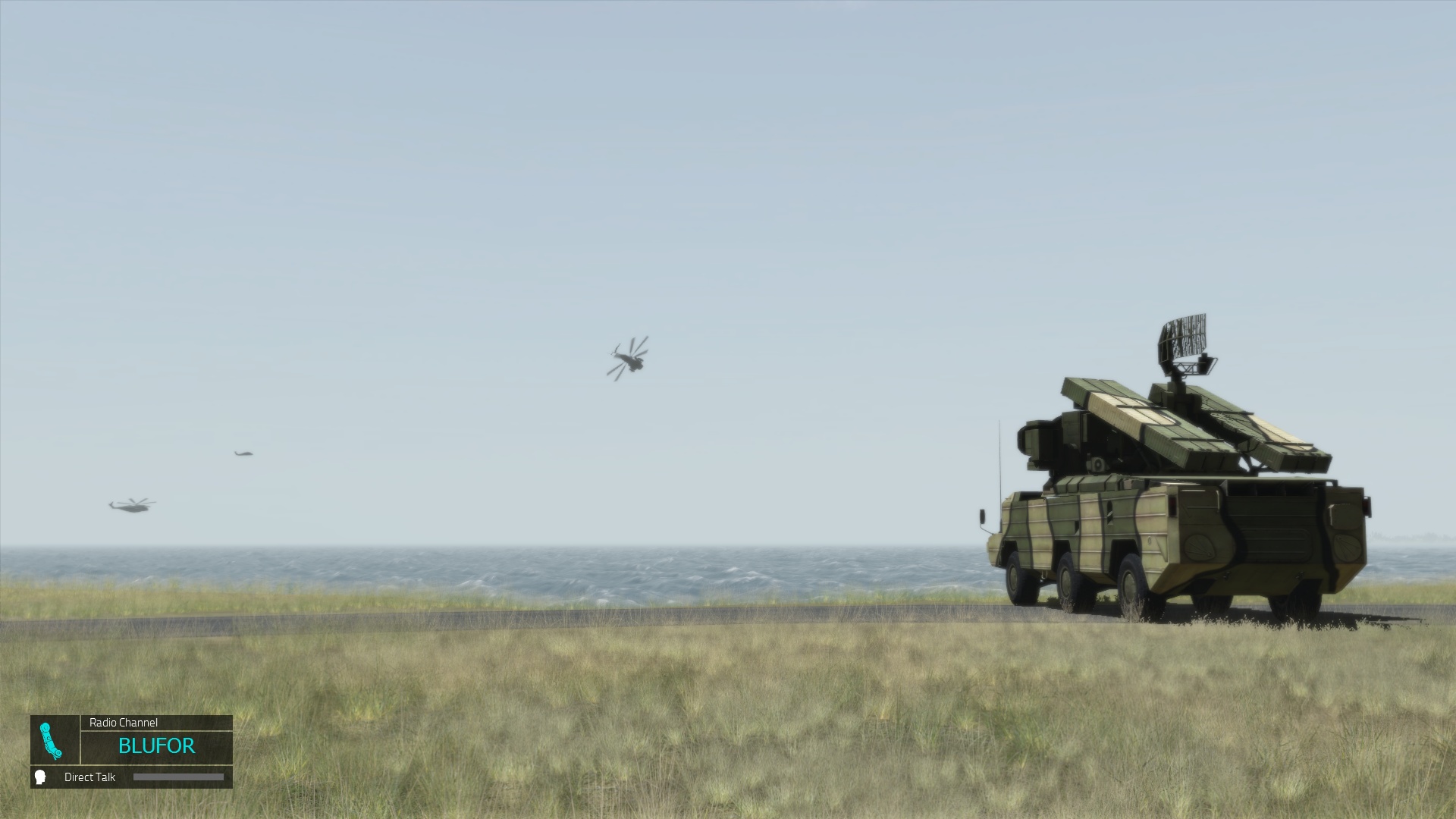

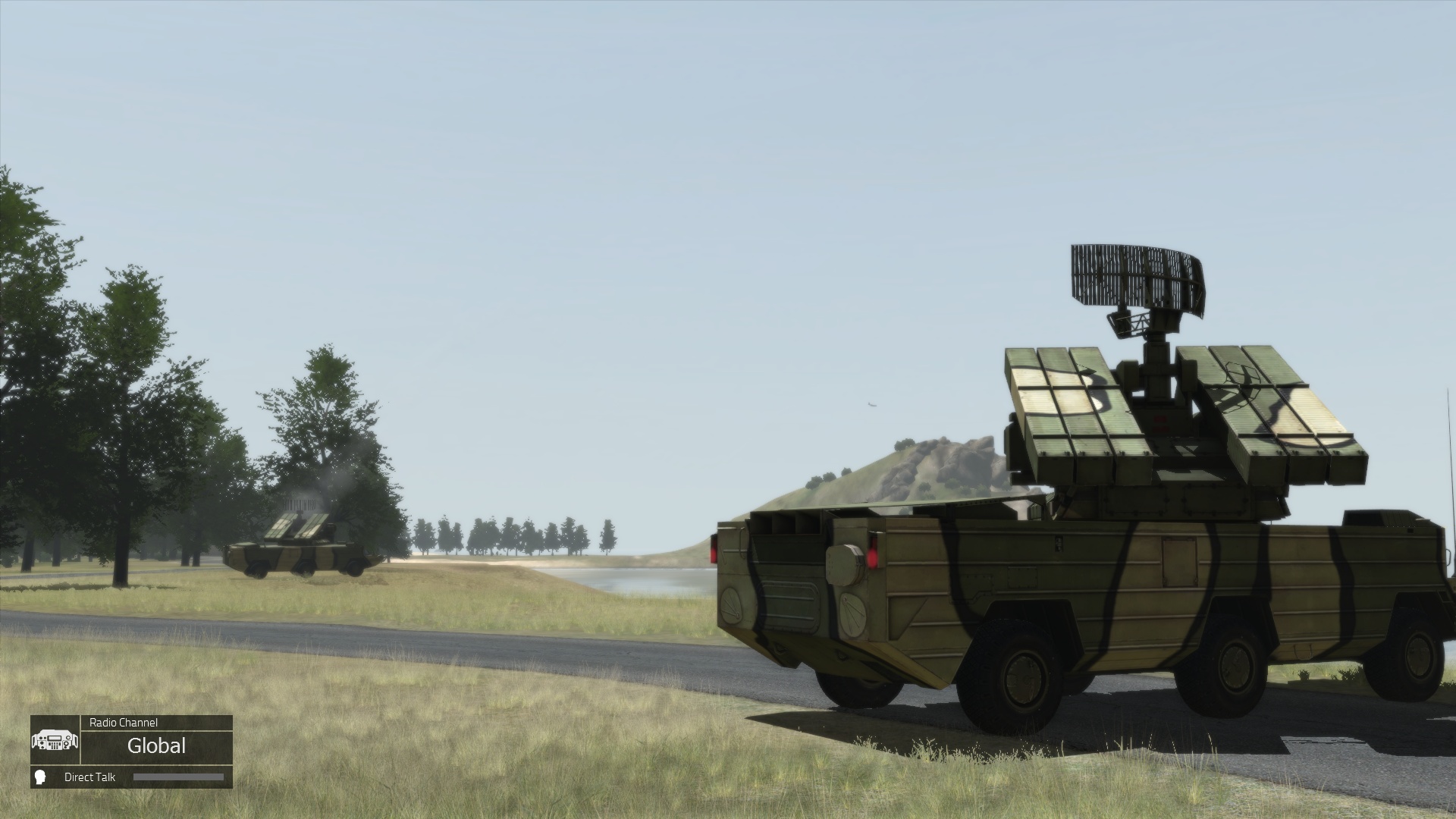

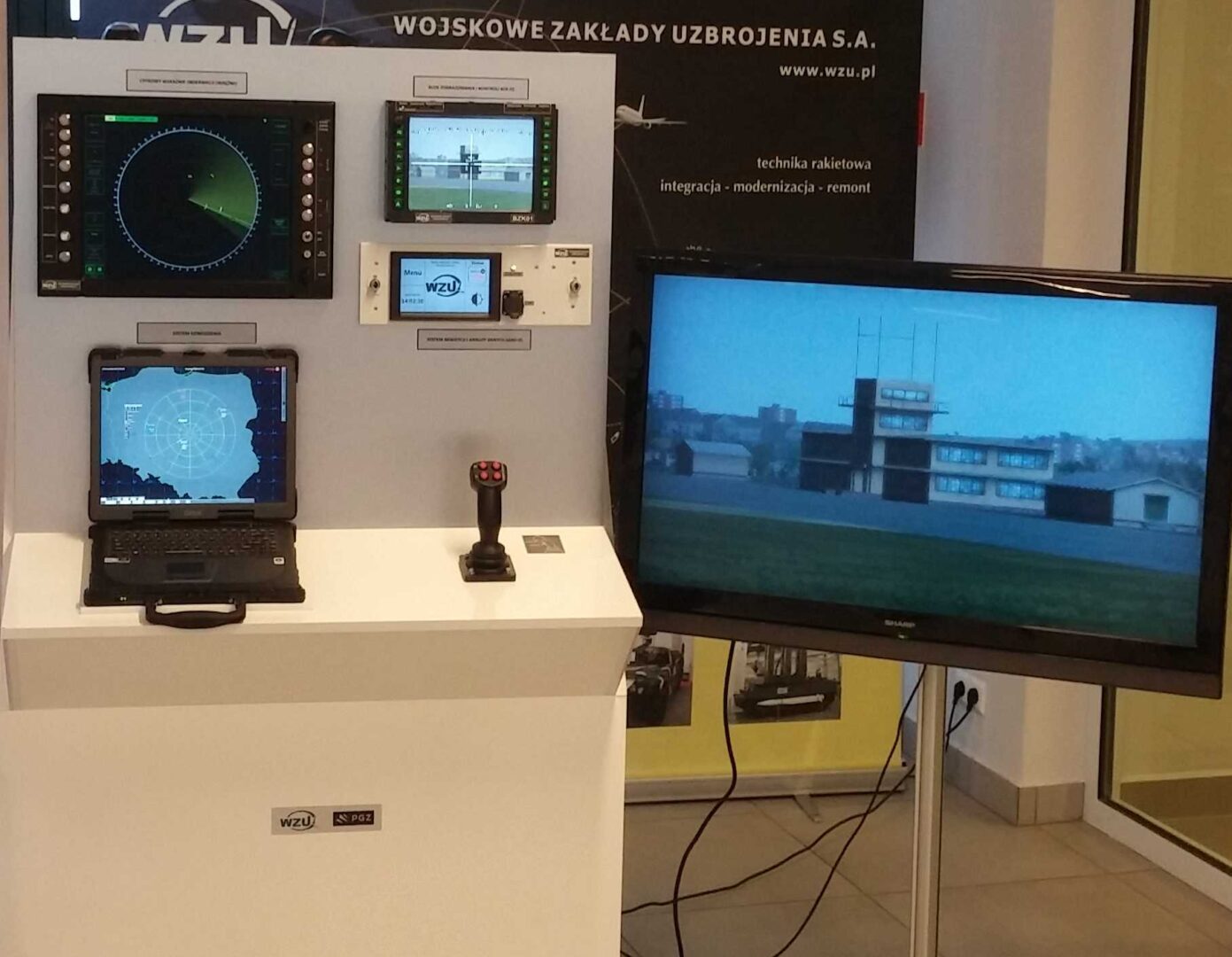

Wojskowe Zakłady Uzbrojenia S.A. posiadają doświadczenie oraz kompetencje w zakresie projektowania i budowy zaawansowanych symulatorów oraz trenażerów szkoleniowych, opartych na środowisku symulacyjnym VBS (Virtual Battle Space). Rozwiązania te stanowią nowoczesne narzędzie szkoleniowe, umożliwiające realistyczne odwzorowanie warunków pola walki oraz procesów obsługi i użycia systemów uzbrojenia.

WZU S.A. realizują symulatory w podejściu kompleksowym, obejmującym zarówno warstwę programową, jak i sprzętową. Spółka dysponuje kompetencjami w zakresie opracowania i wykonania własnej elektroniki, w tym układów zaawansowanego przetwarzania sygnałów cyfrowych, a także projektowania i wykonania elementów mechanicznych, konsol operatorskich oraz stanowisk szkoleniowych dostosowanych do wymagań użytkownika.

Główne funkcjonalności symulatorów WZU S.A. obejmują m.in.:

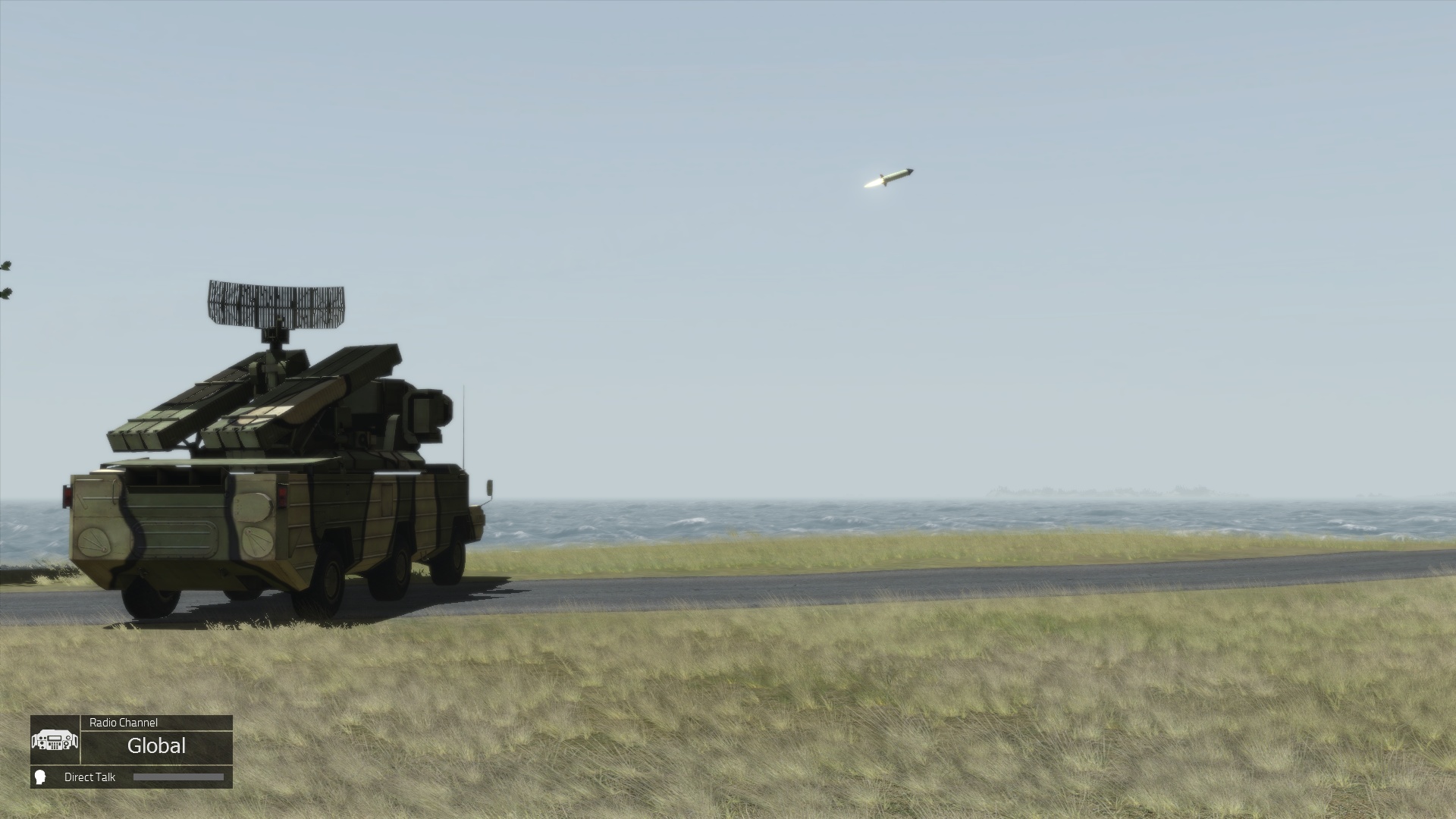

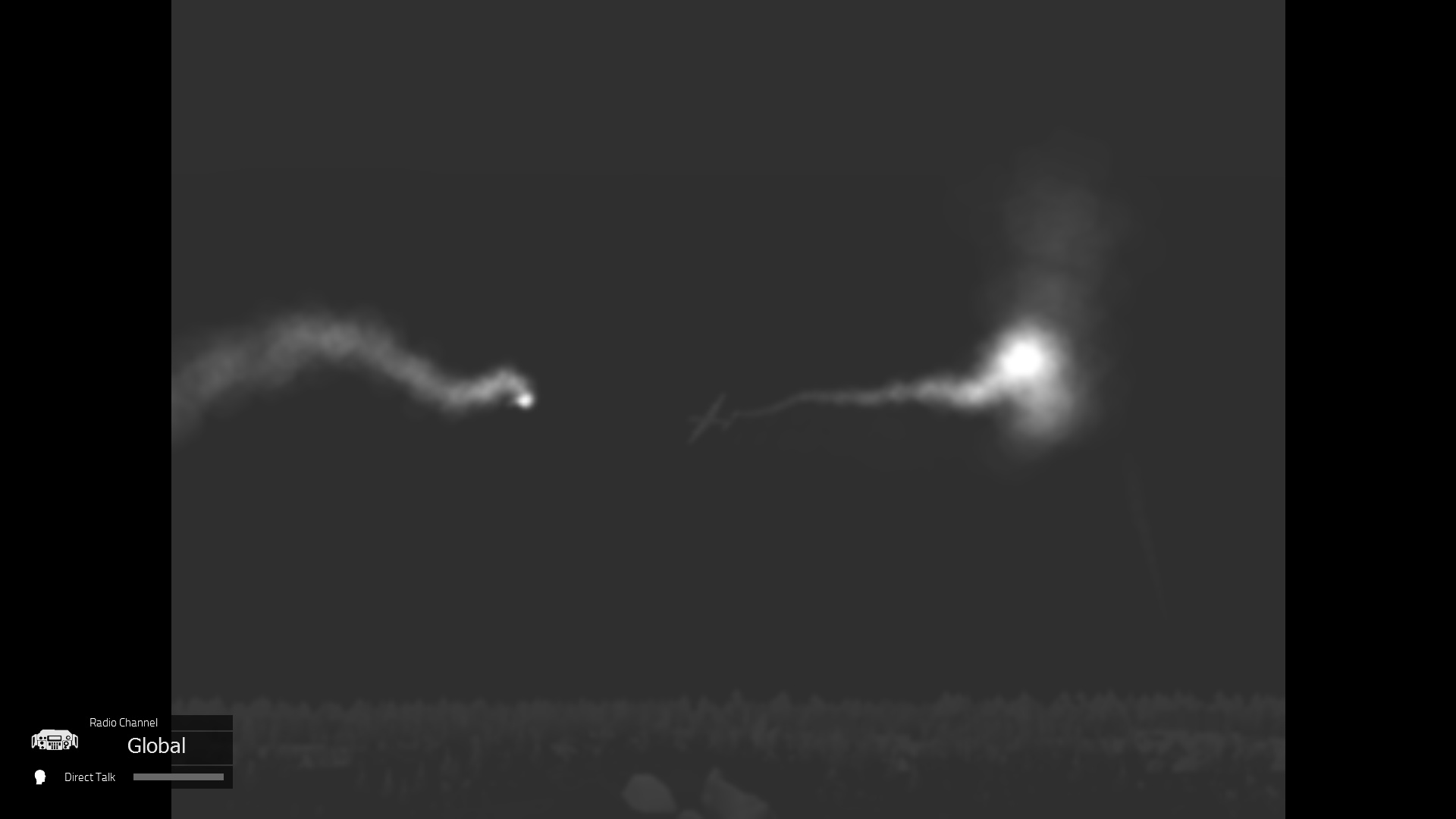

  • symulację pracy głowicy optoelektronicznej poprzez generowanie realistycznego obrazu wideo z kamery dziennej oraz kamery termowizyjnej, w pełnej integracji ze środowiskiem VBS,
  • implementację wirtualnego dalmierza laserowego wraz z odwzorowaniem zasad pomiaru odległości i ograniczeń wynikających z warunków środowiskowych,
  • generowanie widma radarowego na podstawie danych obiektów i scenariuszy środowiska VBS,
  • symulację procesu naprowadzania rakiet wystrzeliwanych z wirtualnego modelu systemu uzbrojenia, z uwzględnieniem parametrów celu, trajektorii lotu oraz oddziaływania środowiska,
  • odwzorowanie logiki działania rzeczywistych systemów bojowych, w tym interfejsów operatorskich i sekwencji pracy,
  • możliwość tworzenia i modyfikacji scenariuszy szkoleniowych, obejmujących różne warunki taktyczne, pogodowe i środowiskowe,
  • rejestrację przebiegu szkolenia oraz analizę działań operatora w celu oceny poprawności podejmowanych decyzji i podnoszenia efektywności procesu szkoleniowego.

Dzięki połączeniu środowiska VBS z własnymi rozwiązaniami sprzętowymi i programowymi, Wojskowe Zakłady Uzbrojenia S.A. są w stanie dostarczać symulatory i trenażery dopasowane do konkretnych systemów uzbrojenia oraz indywidualnych potrzeb użytkownika, stanowiące skuteczne wsparcie procesu szkolenia, testowania i doskonalenia personelu technicznego oraz bojowego.

Systemy osuszania sprzętu wojskowego

Systemy osuszające stosowane są w procesie przechowywania uzbrojenia i sprzętu wojskowego w celu utrzymania ich sprawności technicznej i bojowej, a także w procesie zabezpieczenia maszyn, urządzeń oraz materiałów przed szkodliwym oddziaływaniem wilgotnego powietrza. Projektowanie oraz montaż systemów osuszających realizowane są przez WZU S.A. zgodnie z indywidualnymi wymaganiami klienta, z uwzględnieniem rodzaju sprzętu, warunków magazynowania oraz oczekiwanego poziomu ochrony.

Zalety stosowania systemów osuszających:

  • ograniczenie korozji atmosferycznej elementów metalowych
  • ograniczenie awaryjności układów elektronicznych i optoelektronicznych
  • spowolnienie procesów starzeniowych materiałów niemetalowych i powłok ochronnych
  • ograniczenie ryzyka powstawania pleśni i degradacji wyposażenia

METODY OSUSZANIA

Osuszanie wnętrza sprzętu

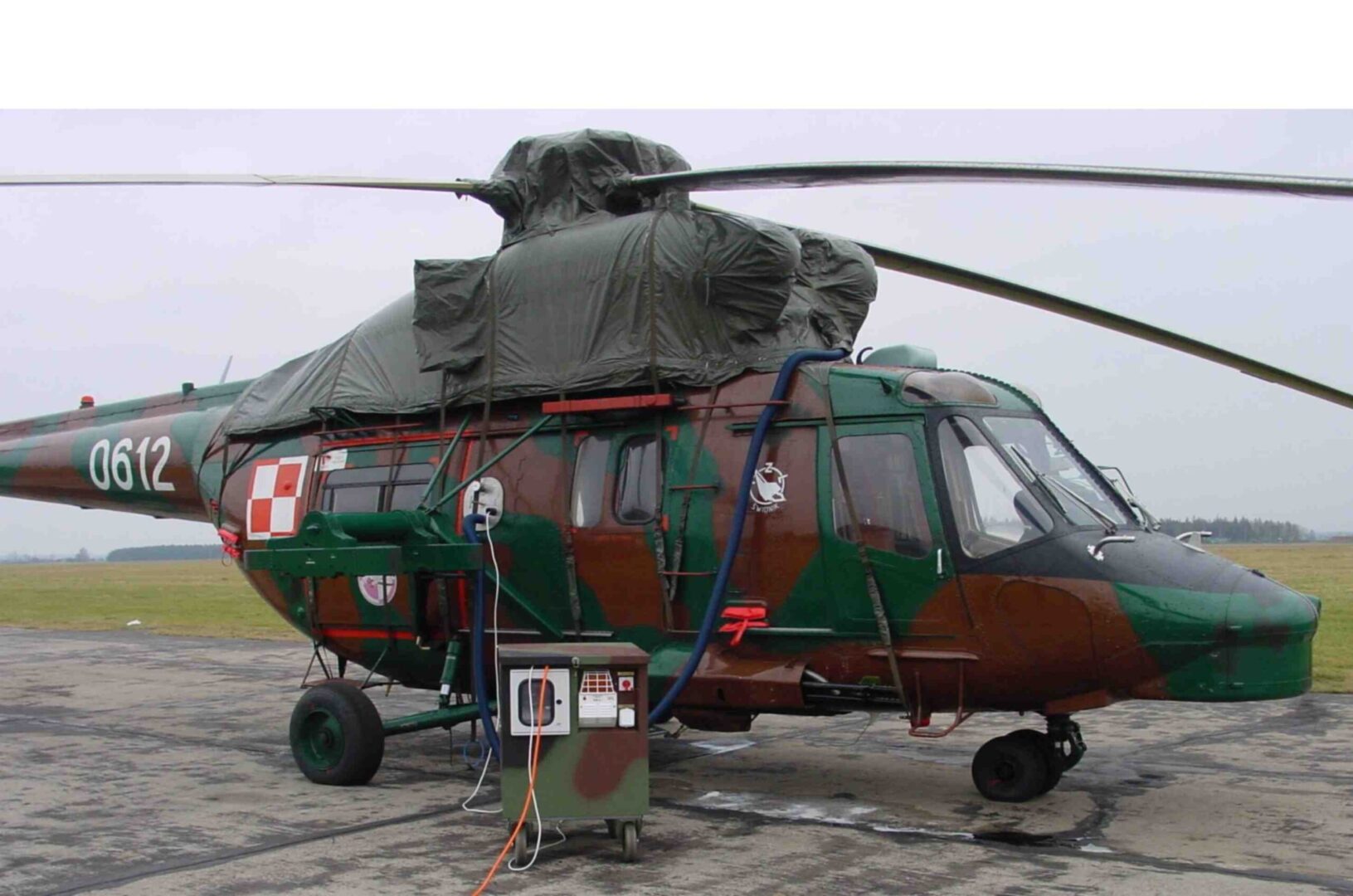

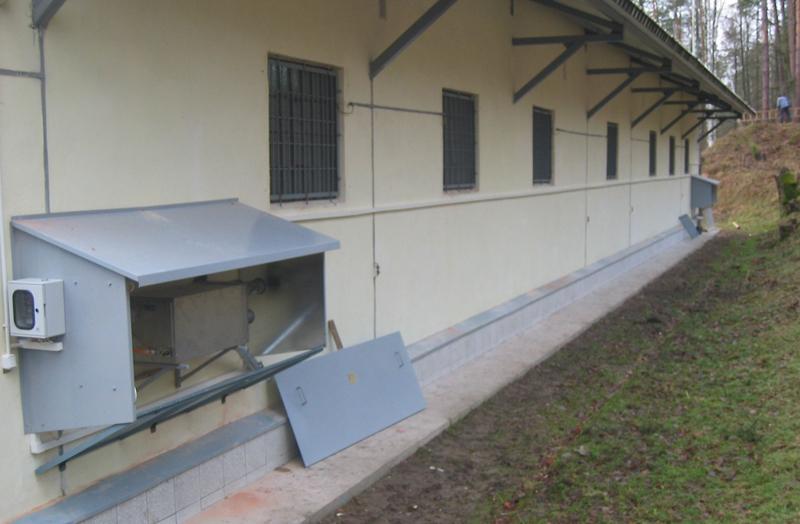

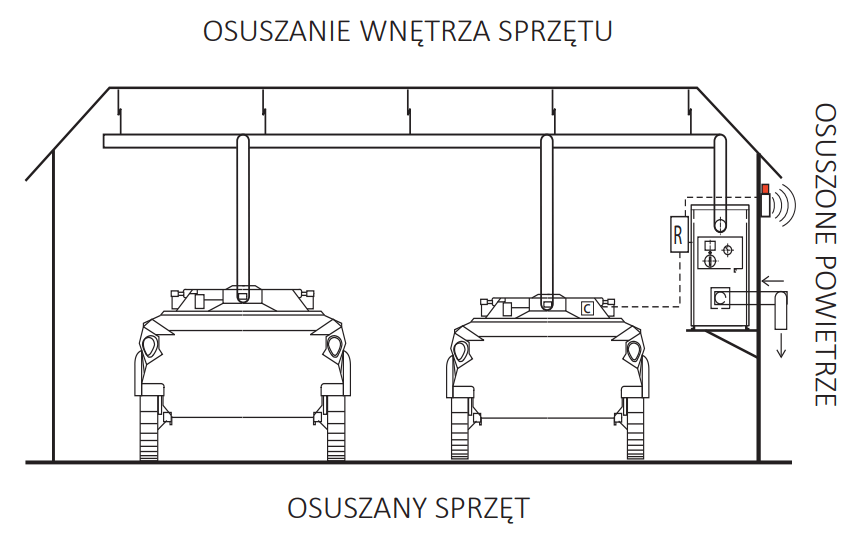

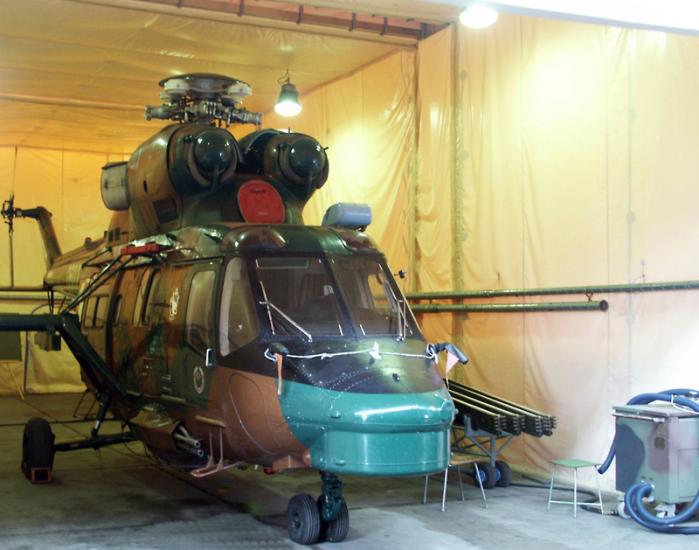

Metoda stosowana dla sprzętu podatnego na uszczelnienie, magazynowanego w obiektach zamkniętych lub na placach postoju chronionych przed opadami atmosferycznymi. Osuszone powietrze tłoczone jest bezpośrednio do wnętrza sprzętu bojowego, zapewniając ochronę elementów wewnętrznych pojazdów lub statków powietrznych przed wilgocią i kondensacją pary wodnej. Metoda ta umożliwia skuteczne zabezpieczenie wrażliwych podzespołów przy relatywnie niskim zużyciu energii.

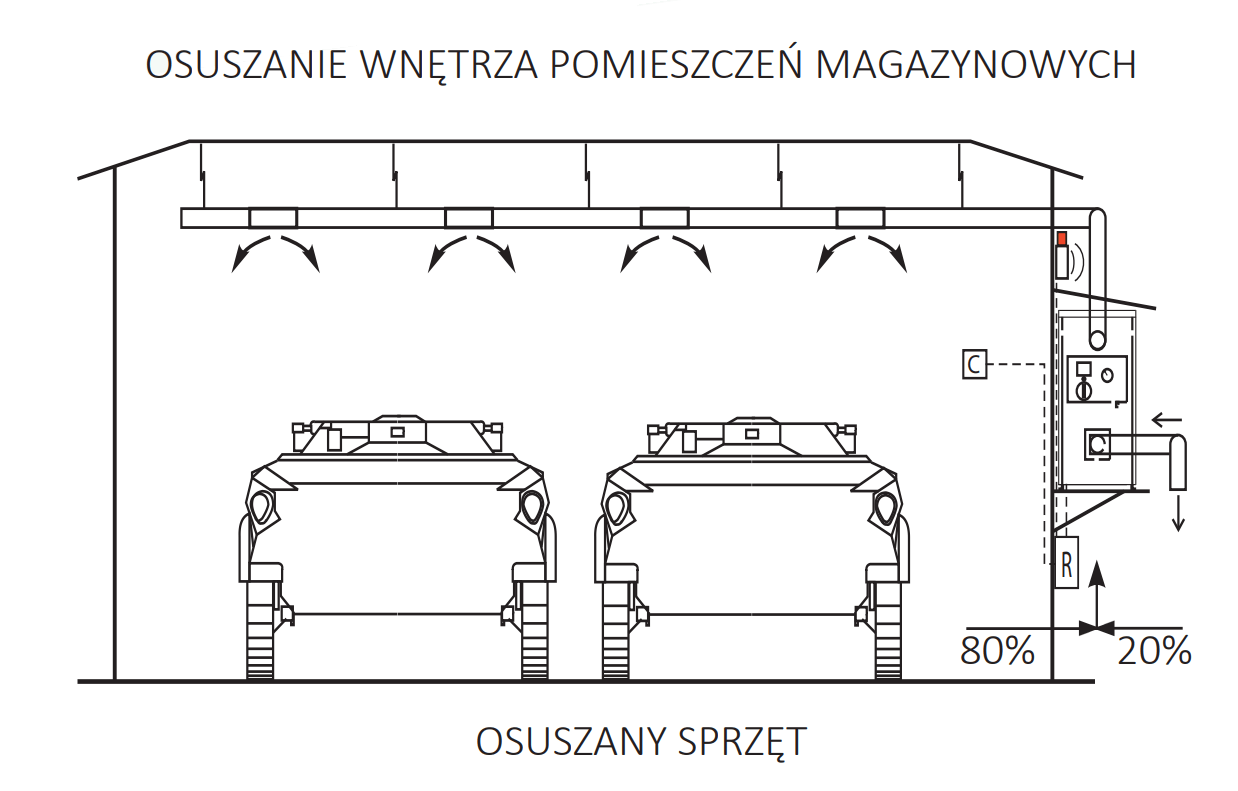

Osuszanie wnętrza pomieszczeń magazynowych

Metoda przeznaczona dla sprzętu skomplikowanego, nasyconego elektroniką i niepodatnego na uszczelnienie, a także do osuszania magazynów środków bojowych, środków łączności, uzbrojenia, umundurowania, wyposażenia medycznego i innego asortymentu wrażliwego na wilgoć. Urządzenie osuszające, w zależności od potrzeb, może być zlokalizowane wewnątrz lub na zewnątrz magazynu. Warunkiem skutecznego stosowania tej metody jest odpowiedni stan techniczny pomieszczeń magazynowych, umożliwiający utrzymanie stabilnych parametrów mikroklimatu.

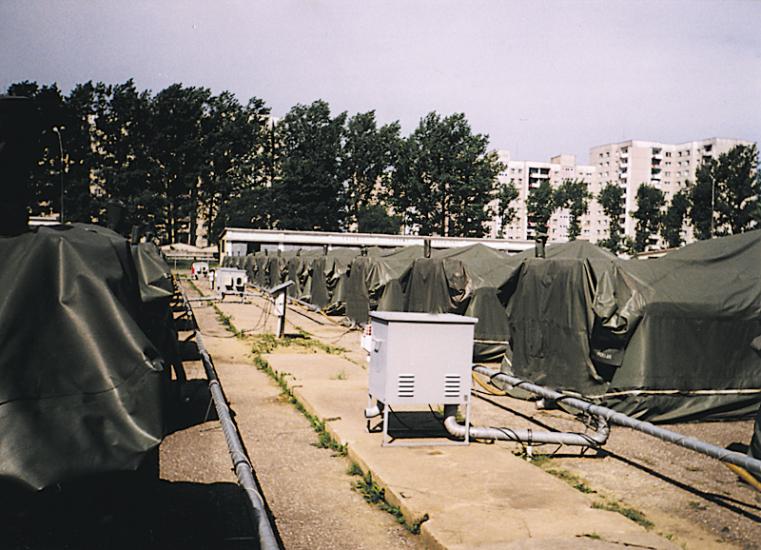

Osuszanie z wykorzystaniem pokrowców podwieszonych

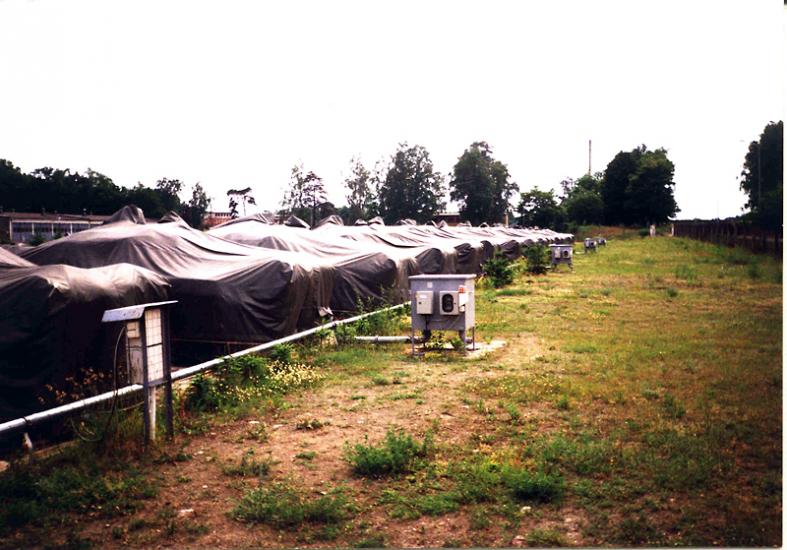

Metoda stosowana w celu istotnego zmniejszenia objętości osuszanej przestrzeni, a tym samym zwiększenia efektywności energetycznej systemu. Pokrowce podwieszane tworzą lokalną, zamkniętą strefę ochronną wokół sprzętu, do której kanałami doprowadzane jest osuszone powietrze. Rozwiązanie to szczególnie dobrze sprawdza się w przypadku sprzętu magazynowanego w dużych halach, gdzie osuszanie całej kubatury obiektu byłoby nieekonomiczne. Pokrowce podwieszane umożliwiają elastyczną adaptację systemu do zmieniającej się liczby i konfiguracji przechowywanego sprzętu.

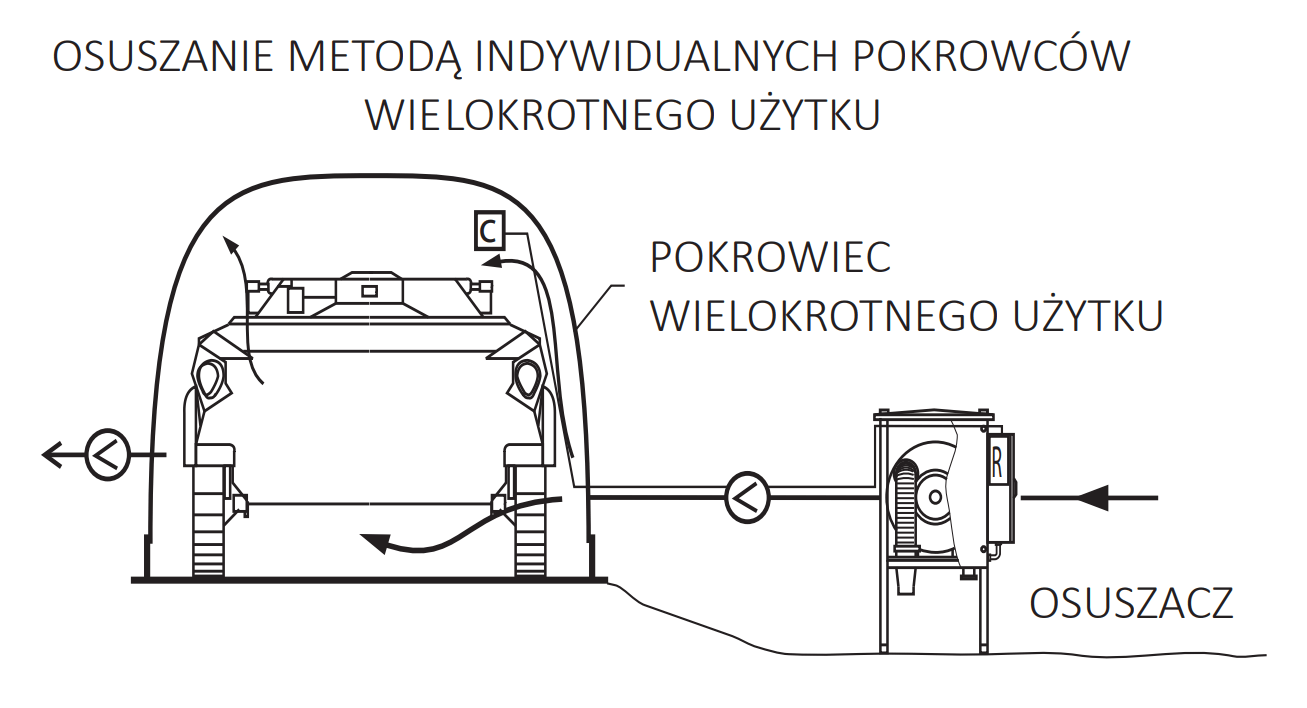

Osuszanie z wykorzystaniem indywidualnych pokrowców wielokrotnego użycia

Metoda stosowana w celu istotnego zmniejszenia objętości osuszanej przestrzeni, a tym samym zwiększenia efektywności energetycznej systemu. Pokrowce podwieszane tworzą lokalną, zamkniętą strefę ochronną wokół sprzętu, do której kanałami doprowadzane jest osuszone powietrze. Rozwiązanie to szczególnie dobrze sprawdza się w przypadku sprzętu magazynowanego w dużych halach, gdzie osuszanie całej kubatury obiektu byłoby nieekonomiczne. Pokrowce podwieszane umożliwiają elastyczną adaptację systemu do zmieniającej się liczby i konfiguracji przechowywanego sprzętu.
