TRENAŻER 9F632 – RP
PRWB OSA 9A33BM (SA-8)
2K12 KUB
Zmodyfikowany Trenażer 9F632.M1
systemu PRWB OSA 9A33BM (SA-8)
Zmodyfikowany trenażer 9F632.M1 przeznaczony jest do szkolenia załóg PRWB OSA 9A33BM (SA-8) w celu wyuczenia nawyków umożliwiających efektywne zwalczanie celów powietrznych w różnych scenariuszach pola walki generowanych w przestrzeni wirtualnej systemu VBS (Virtual Battle Space).
Modyfikacja urządzenia polega na jego kompleksowej przebudowie z wykorzystaniem techniki zaawansowanego przetwarzania sygnałów cyfrowych. Kluczowym elementem trenażera jest nowy cyfrowy imitator sytuacji powietrznej, który umożliwia m. in. generowanie sytuacji powietrznej, zarządzanie parametrami lotu obiektów powietrznych, zarządzanie środkami walki radioelektronicznej obiektów powietrznych, nadzór instruktorski nad szkolonymi załogami oraz zapewnia stałą łączność ze szkolonymi załogami. Aparaturę zmodyfikowanego trenażera 9F632.M1 doposażono do standardu modernizacji PRWB OSA-PM, umożliwiając tym samym przeprowadzenie szkolenia z wykorzystaniem wszystkich instrumentów pokładowych mających bezpośredni wpływ na warunki bojowe PRWB OSA-PM.
Trenażer 9F632.M1 umożliwia przeprowadzenie jednoczesnego szkolenia dla 6 załóg PRWB OSA-PM pracujących na wspólnym wirtualnym polu walki. W trakcie szkolenia jedna załoga zlokalizowana jest przy aparaturze zmodyfikowanego trenażera 9F632.M1, natomiast pięć pozostałych znajduje się w wozach bojowych PRWB OSA-PM podłączonych do zmodyfikowanego trenażera 9F632.M1 za pomocą dołączonych modułów dopasowania MD-OSA. Moduły te zostały wyposażone w funkcję pracy autonomicznej pozwalającej na przeprowadzenie szkolenia załogi PRWB OSA-PM bez konieczności podłączania jej do zmodyfikowanego trenażera 9F632.M1, symulując jeden z wielu dostępnych scenariuszy.
Zmodyfikowany trenażer 9F632.M1 został wyposażony w mechanizmy wymiany danych o sytuacji powietrznej z zewnętrznymi urządzeniami (np. system radiolokacyjny, system dowodzenia) w następujących protokołach: DIS, LINK11B, ASTERIX, PASUW, ILINK. Dzięki temu możliwe jest przeprowadzenie szkolenia obsługi PRWB OSA-PM na poziomie baterii oraz włączenie do szkolenia pilotów obiektów powietrznych. Zestaw trenażera 9F632.M1 został wyposażony w nowy niezawodny zespół prądotwórczy ZPW 9,0 DTZH.
ZALETY:
jednoczesne szkolenie do 6 załóg PRWB OSA-PM
możliwość prowadzenia szkolenia na poziomie baterii z wykorzystaniem systemu automatyzacji dowodzenia
ŁOWCZA-3 oraz WD2001aparatura Imitatora Maszyny Bojowej zmodyfikowana do poziomu OSA-PM
dodatkowe stanowisko dla dowódcy PRWB OSA-PM
system obiektywnej kontroli rejestrujący pracę załogi PRWB OSA-PM pozwalający dokonać późniejszej analizy procesu szkolenia
cyfrowy imitator sytuacji powietrznej pozwalający generować do 32 obiektów powietrznych
możliwość wymiany sytuacji powietrznej w protokołach: DIS, LINK11B, ASTERIX, PASUW, ILINK
ekonomika pracy z wykorzystaniem zespołu prądotwórczego ZPW 9,0 DTZH
GŁÓWNE FUNKCJONALNOŚCI:
symulacja głowicy optoelektronicznej GOE01 poprzez generowanie obrazu wideo kamery dziennej i kamery termowizyjnej
implementacja wirtualnego dalmierza laserowego
generowanie widma radarowego na podstawie danych ze środowiska VBS3
symulowanie naprowadzania rakiet wystrzeliwanych z wirtualnego modelu PRWB OSA (SA-8)

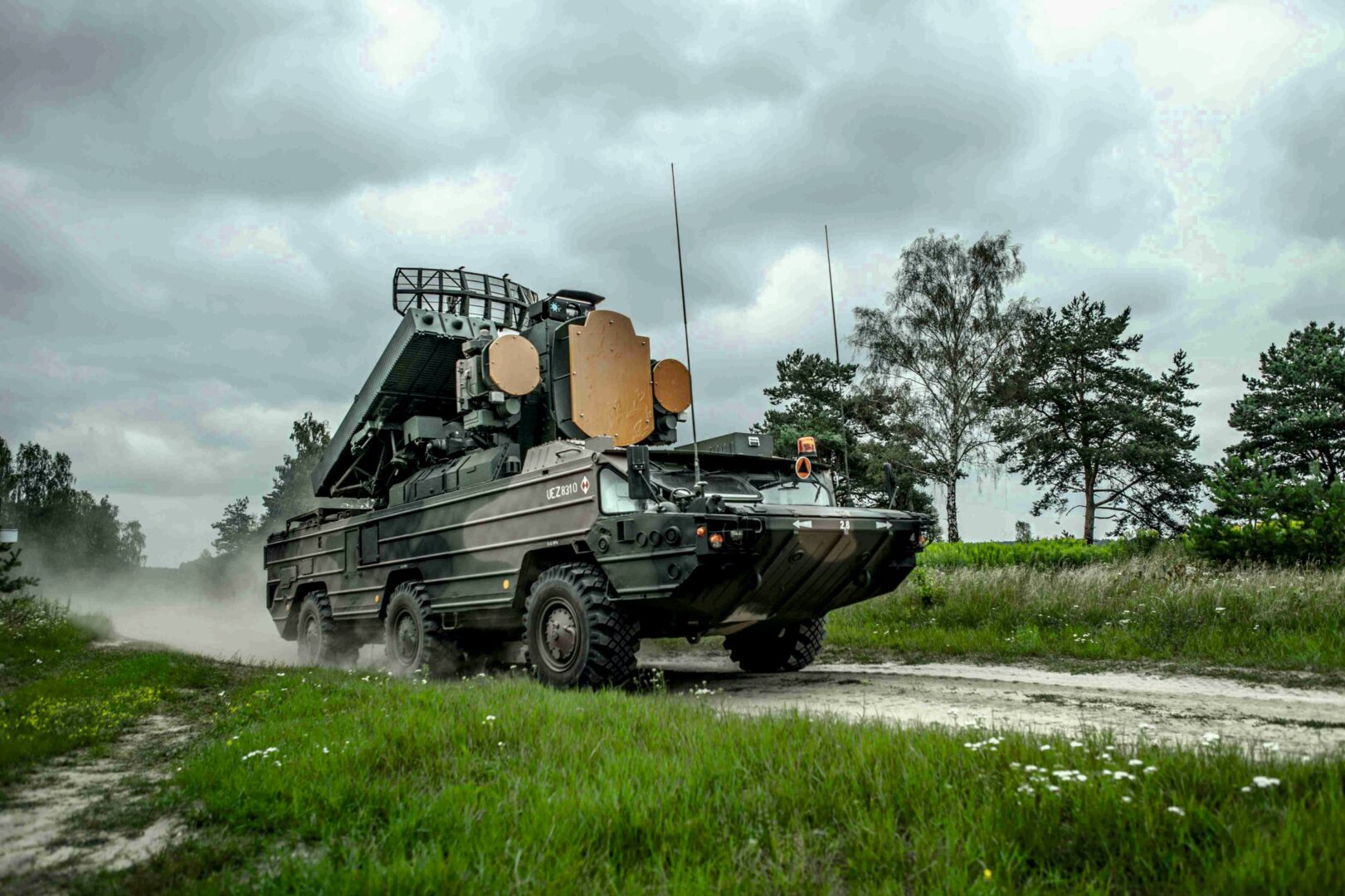

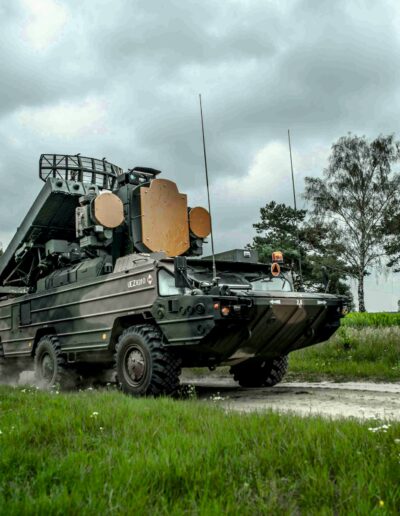

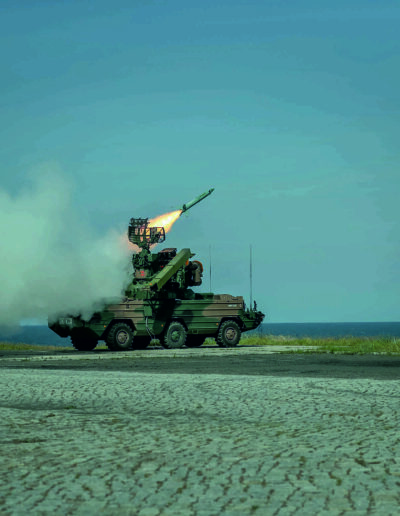

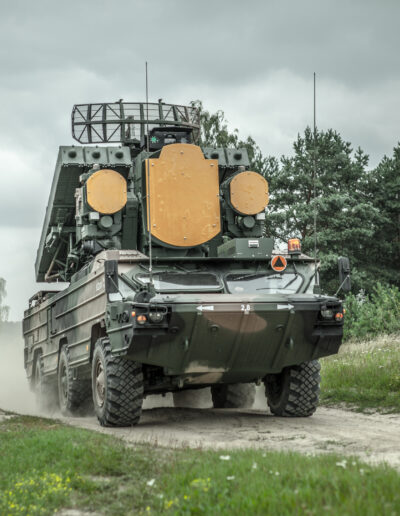

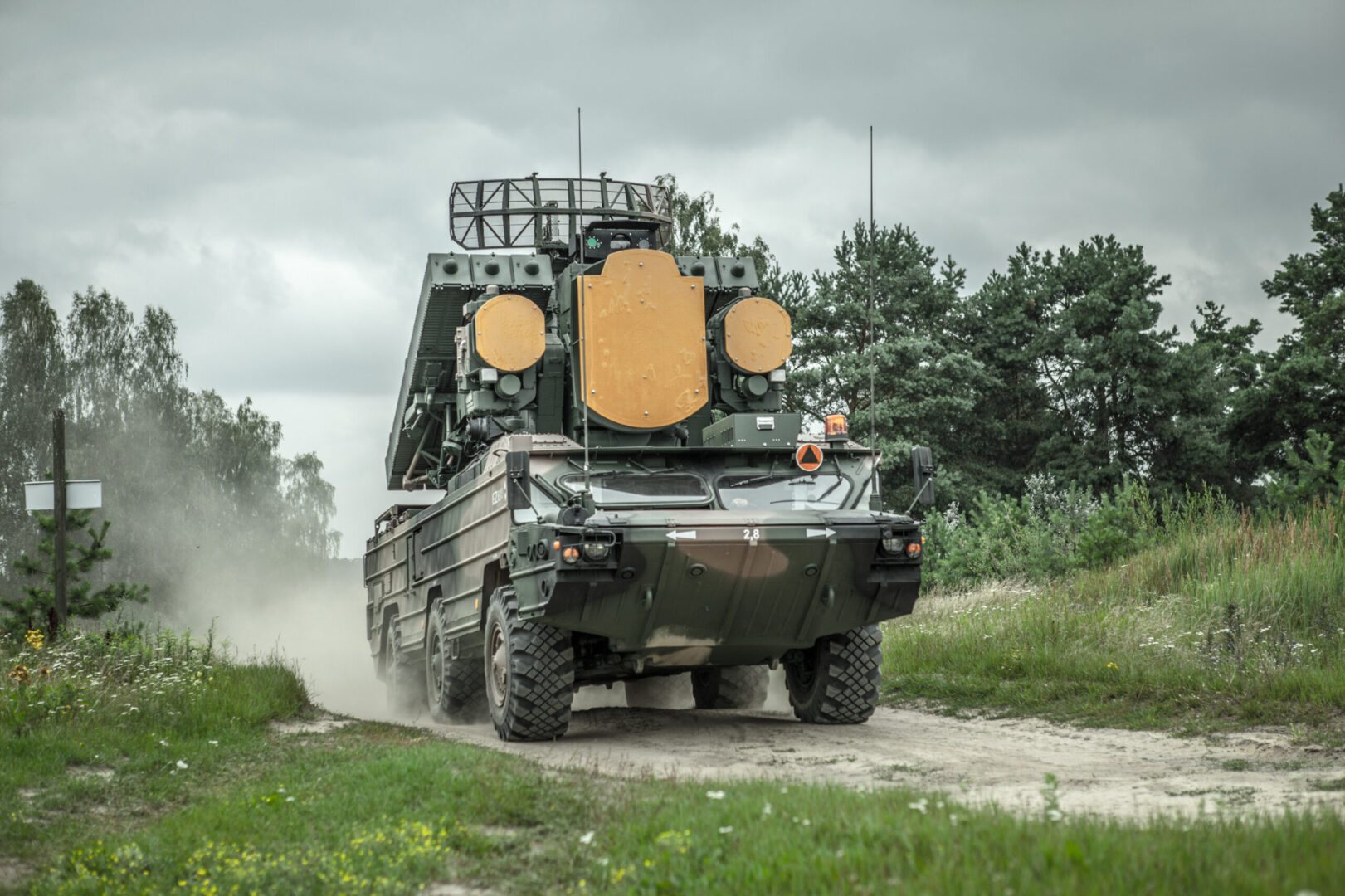

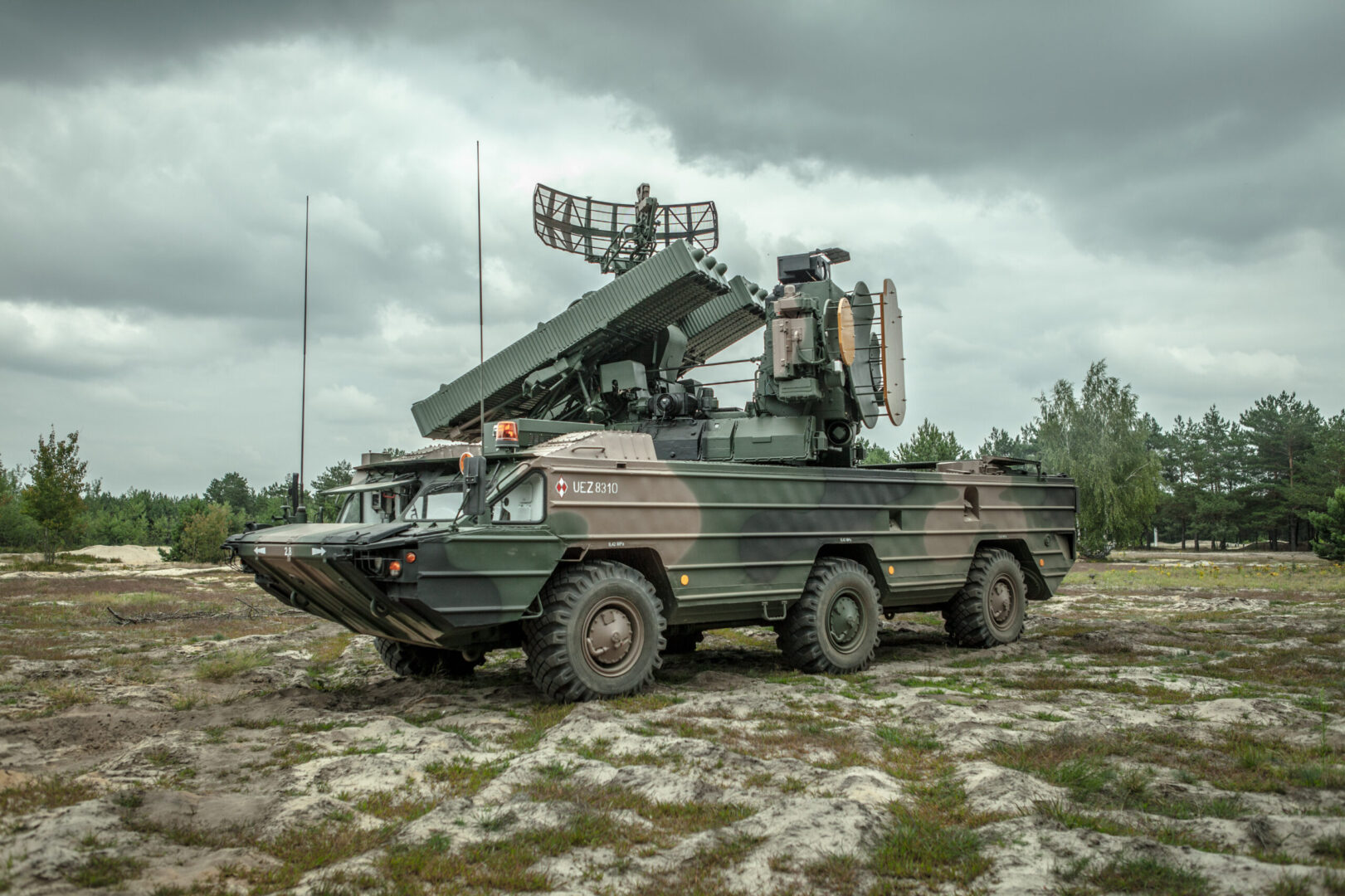

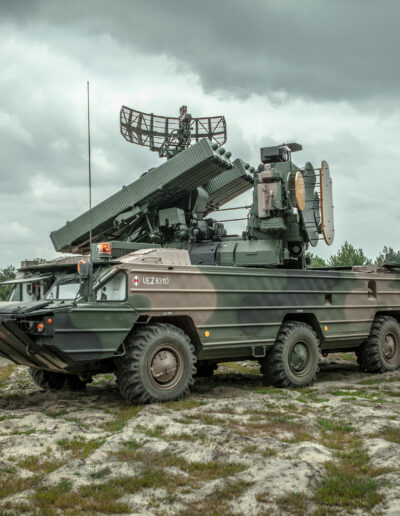

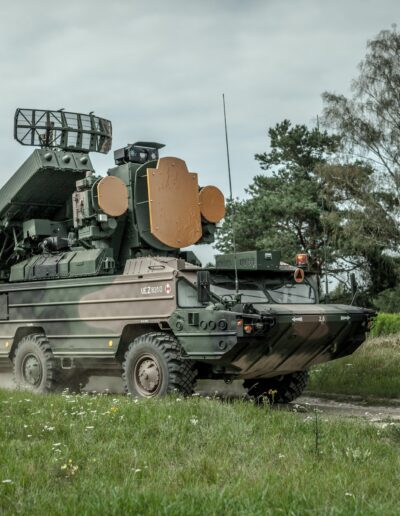

Modernizacja PRWB OSA 9A33BM (SA-8)

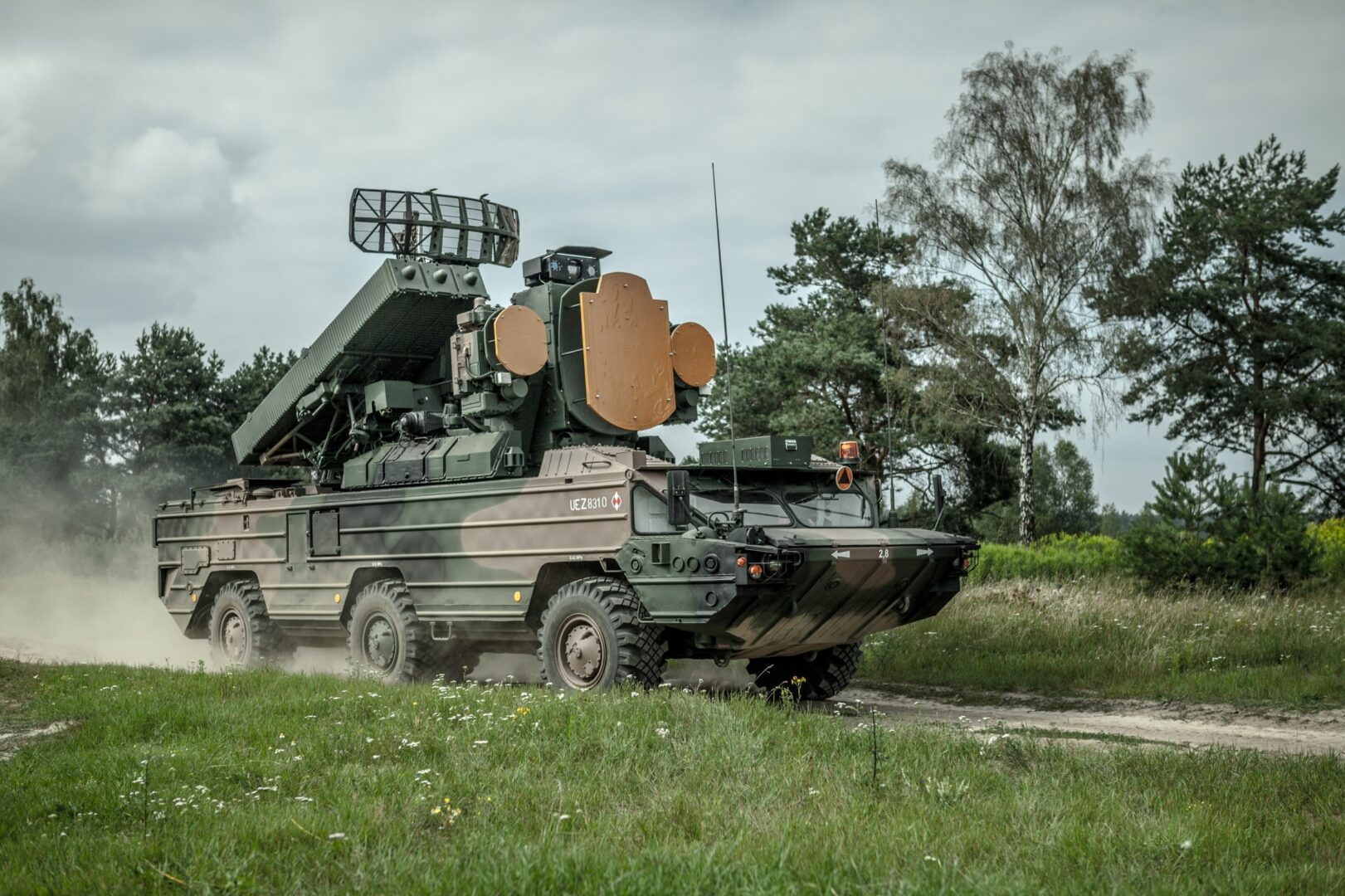

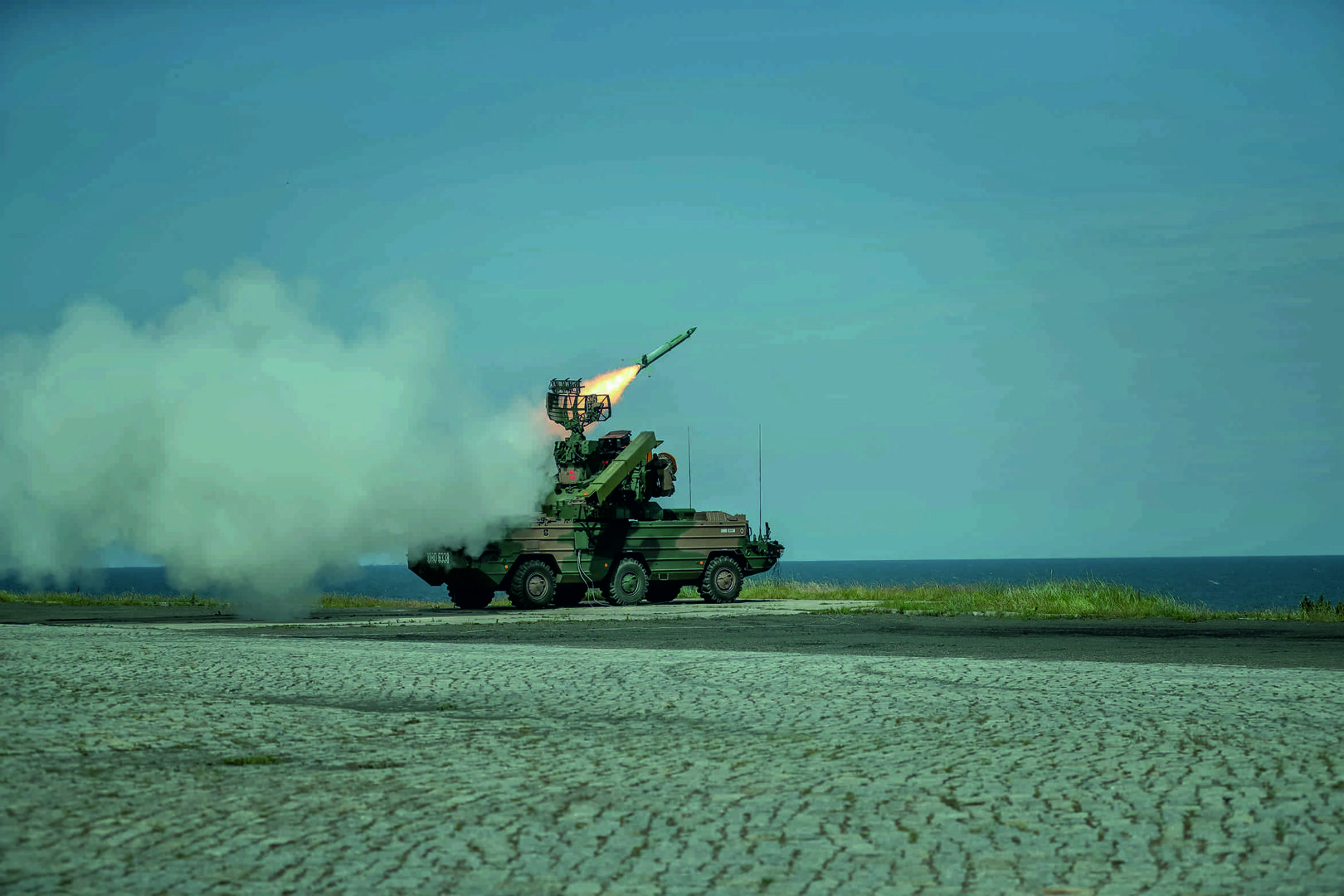

Modernizacja Przeciwlotniczego Rakietowego Wozu Bojowego PRWB OSA 9A33BM (SA-8), opracowana przez Wojskowe Zakłady Uzbrojenia S.A., została ukierunkowana na kompleksowe zwiększenie zdolności bojowych, niezawodności oraz dalszej perspektywy eksploatacyjnej systemu. Zakres modernizacji obejmuje zarówno obszar radiolokacyjny i optoelektroniczny, jak i systemy sterowania, zobrazowania, zasilania oraz wsparcia szkoleniowego.
Główne kierunki modernizacji obejmują:
zwiększenie skuteczności wykrywania celów w kanałach radiolokacyjnych i optoelektronicznych
precyzyjną identyfikację „swój–obcy” (IFF) w standardzie Mark XII Mod 4 z możliwością rozbudowy do Mark XIIA Mod 5 i S
zwiększenie odporności na zakłócenia radioelektroniczne oraz poprawę maskowania emisji
znaczącą poprawę jakości zobrazowania informacji radiolokacyjnej i wizyjnej na cyfrowych wskaźnikach operatorskich
precyzyjne określanie położenia wozu bojowego w terenie
zwiększenie niezawodności kluczowych elementów systemu SA-8 oraz uproszczenie obsługi technicznej
Modernizacja została zaprojektowana w sposób modułowy, umożliwiający wymianę wybranych zespołów i systemów bez konieczności ingerencji w całość konstrukcji. Wolne przestrzenie uzyskane w wyniku zastąpienia bloków analogowych nowoczesnymi rozwiązaniami cyfrowymi mogą zostać wykorzystane do instalacji dodatkowych, zaawansowanych systemów, niedostępnych w pierwotnej konfiguracji SA-8.
Zakres modernizacji obejmuje opracowanie i wdrożenie m.in.:
cyfrowego wskaźnika obserwacji okrężnej OS81-16M-P4
systemu automatycznego śledzenia celu SASC-2 wraz z blokiem zobrazowania i kontroli BZK-03
cyfrowego wskaźnika odległości OS81-9M-P2
cyfrowego wskaźnika kąta położenia celu OS81-10M-P1
systemu akwizycji i analizy danych DTAP02 wraz z systemem rejestracji audio-wideo
zespołu wydzielenia sygnału błędu OO51-678.PM
modułu analizy sygnału radaru śledzącego MASRS33
modułu analizy sygnału radaru wstępnego wykrywania MASRWW33
synchronizatora OS81-11M-P1
system IFF
szyfratora OK82-2M-P1
agregatu prądotwórczego 220 V / 400 Hz z silnikiem wysokoprężnym (zastępuje silnik turbinowy 9I56)
dodatkowego panelu przyłączy umożliwiającego współpracę z trenażerem 9F632.M1
inercyjnego systemu nawigacji
nowych zasilaczy OS94-10-P1 / OO93-28-P1
systemu klimatyzacji i ogrzewania
Zastosowane rozwiązania umożliwiają dalszą, wieloletnią eksploatację systemu PRWB OSA przy jednoczesnym znaczącym wzroście jego efektywności bojowej, ergonomii pracy załogi oraz odporności na współczesne zagrożenia pola walki.
Modernizacja zestawu
2K12 KUB
Modernizacja przeciwlotniczego zestawu rakietowego 2K12 KUB (SA-6), opracowana przez Wojskowe Zakłady Uzbrojenia S.A., w sposób zasadniczy podnosi jego zdolności bojowe oraz niezawodność eksploatacyjną. Zastosowane rozwiązania polegają na zastąpieniu wybranych, zawodnych zespołów nowoczesnymi układami własnej konstrukcji oraz eliminacji istotnych ograniczeń eksploatacyjnych charakterystycznych dla pierwotnej konfiguracji zestawu.
Zakres modernizacji stacji wykrywania i naprowadzania 1S91M:
cyfrowy wskaźnik obserwacji okrężnej 4M3-P2
cyfrowy układ tłumienia ech stałych TES11
interrogator IFF z kryptokomputerem
głowica optoelektroniczna GOE-02 wraz z blokiem zobrazowania i kontroli BZ-03
układ sektorowego sterowania promieniowaniem radarowym 1S91M2-P1.N2
zasilacze półprzewodnikowe
półprzewodnikowe wzmacniacze w.cz.
system osuszania, ogrzewania i klimatyzacji
Zakres modernizacji samobieżnej wyrzutni 2P25M:
cyfrowy przelicznik 1A18M2-P2V2.N1
półprzewodnikowy zasilacz radiolinii
półprzewodnikowe wzmacniacze mikrofalowe
półprzewodnikowe wzmacniacze amplidyny
nowy agregat prądotwórczy
Efekt modernizacji zestawu 2K12 KUB:
zwiększenie odporności zestawu na zakłócenia pasywne i aktywne
zwiększenie skuteczności radiolokacyjnego wykrywania celów o małej skutecznej powierzchni odbicia
pasywne wykrywanie celów w dzień i w nocy z wykorzystaniem kamery termowizyjnej i telewizyjnej dalekiego zasięgu
zastosowanie systemu identyfikacji celów IFF w standardzie Mark XII Mod 4 z możliwością rozbudowy do Mod 5 i Mod S
wprowadzenie nowoczesnych metod i algorytmów cyfrowego przetwarzania sygnałów
zwiększenie maskowania radioelektronicznego poprzez zastosowanie sektorowego blokowania promieniowania radaru
eliminacja regulacji i strojenia w zmodernizowanych blokach
Wykorzystanie nowoczesnej bazy elementowej, cyfrowych metod przetwarzania i zobrazowania sygnałów oraz zaawansowanych algorytmów obróbki informacji umożliwia poprawę parametrów taktyczno-technicznych zestawu w sposób odpowiadający wymaganiom współczesnego pola walki. Modernizacja obejmuje zarówno stację wykrywania i naprowadzania, jak i samobieżne wyrzutnie, zapewniając spójny i kompleksowy efekt systemowy.
